摘要：RFID識別和收集技術是目前應用在物流領域最方便可靠的數據處理手段之一，主要通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境，數據通過自動識別技術傳輸?shù)接嬎銠C和網絡，形成物流信息流，達到監控、跟蹤、檢索、查詢、追溯的目的。本文結合A公司在智慧物流方面的具體實踐，對于如何通過應用RFID技術實現對循環包裝運營過程的管理，以及如何通過RFID技術實現數據的數字化管理及應用進行探索，并通過該技術構建一套對循環包裝閉環管理的信息化系統，進而提升循環包裝管理水平，提高周轉率。

關鍵詞：循環包裝、RFID技術、智慧物流、信息化、數字化

一、引言

2016年12月，由工信部、商務部等多部門聯合發布《關于加快我國包裝產業轉型發展的指導意見》，其中明確包裝領域就綠色、安全、智能方面開展技術研究，推行簡約化、減量化、復用化的包裝設計技術，引導快遞包裝向標準化、信息化、綠色化及循環共用化方向發展，從而對包裝廢棄物的逆向物流體系進行構建。

A公司是一家國有集團化制造型企業的全資物流子公司，專注于為集團旗下各制造型子公司提供一體化物流服務。A公司提供的循環包裝服務，主要是利用可循環使用的鐵質包裝容器替換物料供應過程中使用的一次性木質包裝箱，通過鐵質包裝的循環周轉使用，降低包裝成本，提升周轉效率，同時實現供應鏈的綠色減碳。在為集團各子公司提供物流服務的過程中，A公司先后投入近8萬套循環包裝，分布在南京、青島、唐山、長春等10個城市，隨著服務企業數量的增加，循環包裝投入數量也在持續增加，這給A公司的包裝運營管理帶來極大挑戰，為此有必要對如何運用現代技術實現對循環包裝的數字化管理、提升循環包裝管理水平進行分析與探索。二

二、現狀分析

通過對近5年A公司循環包裝的運營數據情況進行調研及分析，發現其循環包裝運營管理存在以下幾個方面問題：

一是循環包裝從投入到運營回收，缺少有效的信息技術手段管理，影響循環包裝利用率的最大化。

二是雖然嘗試利用物聯網技術來進行管控，但操作方法的先進性不夠，操作較復雜，給現場業務人員執行帶來不便。

三是既有的二維碼掃描技術與系統平臺連通性不高，錯誤率高，常會給包裝狀態、位置、數量管理造成錯誤，影響業務使用。

面對A公司循環包裝業務運營存在的問題，本文開發了一套基于無線射頻識別技術應用的系統解決方案，包含硬件使用和軟件開發，以期通過該方案的實施，解決上述問題。三

三、可行性分析

無線射頻識別（Radio frequency identification, RFID）技術是一種利用射頻無線通信實現的非接觸式自動識別技術，具有體積小、容量大、壽命長、可重復使用等特點，可提供快速讀寫、非可視識別、移動識別、多目標識別、定位及長期跟蹤管理等服務，被認為是21世紀最具發展?jié)摿Φ男畔⒓夹g(shù)之一[1-2]。

隨著網絡信息時代不斷發展，物流行業規模不斷擴大，使得包裝、倉儲業務量不斷增加，貨物出入庫的頻率也隨之加快。具有諸多優勢的 RFID 技術已廣泛應用在倉儲管理中[3-4]。循環包裝既是產品也是服務，其流轉運營特點與物料的出入庫管理邏輯相同，可以嘗試探索利用RFID技術對循環包裝進行管理。這主要是基于兩方面原因：

一方面，RFID的應用可以提高循環共享包裝管理水平，降低差錯。

工業物流循環包裝的優點是可以多次重復使用，具有降低包裝成本、節省包裝材料、促進包裝標準化以及提高供應鏈可持續性等特性；缺點是循環包裝需要經過的環節多、企業多，流轉過程難以管控，大多數使用循環包裝都存在包裝返回率低的問題。據統計，循環物流包裝的丟失率大約是10%～15%。RFID技術的應用，可貫穿從包裝交付接收、包裝流轉、包裝倉儲到包裝報廢的整個環節。構建基于RFID技術的循環包裝管理系統，將可大大降低人工采集數據的誤差，節省運營成本，減少丟失率，使信息的實時性更強，降低差錯。

另一方面，基于RFID技術的循環包裝管理系統，能提升循環共享包裝利用率。

應用RFID技術，可實現循環包裝信息的自動讀取和識別。通過開發循環包裝管理系統，對涉及包裝流轉的倉儲、運輸?shù)拳h(huán)節進行數據讀取，精確獲取每一個包裝的狀態、位置信息，記錄包裝循環使用數據。再通過大數據分析技術，對循環包裝周轉數據進行解析處理，可制定有效措施，提高循環包裝周轉率，增加使用次數，從而降低包裝使用成本，增加收益。四

四、研究內容

1.研究對象

研究對象為A公司既有在手執行的循環包裝業務。業務范圍涉及江蘇、山東、湖南等地，研究應用測試的循環包裝箱數量為2000個，最后全部應用后數量為30000個。

2.研究的方法和步驟

本研究采用理論與實踐相結合的方法，首先通過文獻調研和同類型企業實際走訪了解RFID技術及循環共享包裝管理領域的最新研究成果，然后基于實際業務需求進行系統需求分析與功能設計。在系統設計階段，采用模塊化設計思想，將系統劃分為數據采集層、網絡通信層、數據處理層及用戶交互層。系統開發過程中，利用RFID讀寫器、標簽等硬件設備與軟件開發工具，完成系統的編碼與測試。最后，通過實際案例驗證系統的可行性與有效性。

研究過程包括系統規劃、需求分析、設計、開發、測試、部署與應用等多個階段。在系統設計階段，詳細規劃了系統的架構、數據庫設計、接口規范等；在開發階段，完成了RFID標簽與讀寫器的選型與集成，開發了數據采集、處理與展示等功能模塊；在測試階段，對系統進行了全面測試，確保系統穩定可靠；最后，在A公司上線，并進行了為期數月的實際應用與效果評估。五

五、RFID技術的應用框架及業務場景構建

為建立數字化包裝管理體系，通過RFID技術的應用，實現對包裝流轉的高效管理和數據有效分析，從而建成成熟完整的基于RFID技術的包裝管理系統。

1.應用框架構建

完整的RFID應用體系，包含完善的硬件設施，如RFID電子標簽、數據采集模塊（掃碼槍）；配套的軟件設施，如數據傳輸模塊、系統控制模塊、數據存儲模塊和預警模塊；完善的線下業務單元的RFID使用網絡。整體的應用體系框架，如圖1所示。

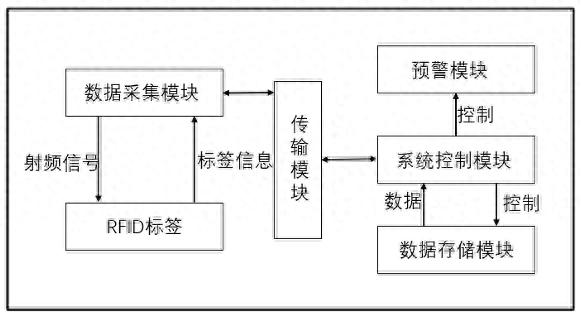

圖1 RFID應用框架

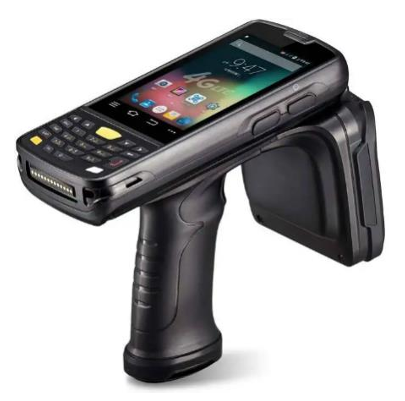

系統中數據采集模塊為標簽信號采集端，采集終端使用的RFID掃碼槍，如圖2所示。

圖2 采集終端掃碼槍

每一件受管控的循環包裝表面均固定兩枚低功耗RFID電子標簽，分別固定在包裝的斜對角的底座附近，RFID標簽中存儲包裝的ID編號。RFID標簽樣式，如圖3所示。

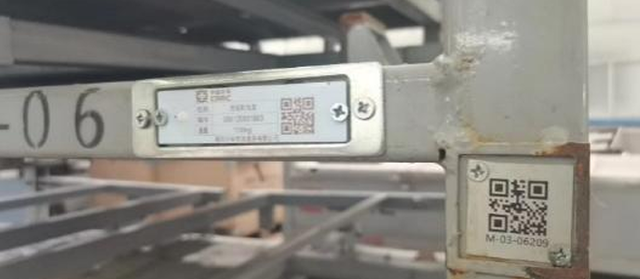

圖3 RFID標簽

通過RFID數據采集端進行本地近場信號采集，獲取到需要實現入庫、出庫管理物品的RFID標簽信息。系統中的信號交互都通過傳輸模塊，根據本地傳輸以及遠端傳輸實際要求來完成。傳輸方式主要包括有線網、無線局域網及移動通信網絡。上述的掃碼槍、RFID以及數據傳輸模塊，共同構成硬件設施，能夠?qū)崿F(xiàn)包裝的數據采集。

2.應用業務場景構建

用掃碼槍來掃碼識別包裝ID，通過掃碼槍的數據傳輸模塊將數據傳遞到循環包裝管理系統。系統用戶能夠在循環包裝管理系統中相應的系統控制模塊中，實時讀取到所有識別包裝的ID，首先通過包裝ID在系統后臺匹配到包裝的所有基礎信息，并與運輸任務進行綁定，從運輸任務中獲取到該批包裝運輸?shù)哪康牡匦畔?，從而完成包裝的位置變更，實現對包裝的管控，將包裝的流動信息存儲在數據存儲模塊中；其次搭建預警機制，記錄包裝在當前所在地的停留時長，當停留時長超過一定閾值時，包裝管理系統進行自動預警，預警信息傳遞到相關運營人員，提示包裝停留時間過長，需要盡快將包裝使用起來，避免造成包裝資源浪費。六

六、循環包裝系統開發及RFID應用實施

當軟、硬件設施設備構架選型與業務場景進行驗證后，要將整套RFID應用構想落地，需要開發軟件系統并培訓線下操作團隊，確定作業流程，制定完善的操作手冊，對包裝的流轉進行管理，最后按照通過試點到全覆蓋推廣的路徑，做到對全部循環包裝周轉運營過程進行記錄，最終實現對包裝的管控。

1.RFID硬件設施

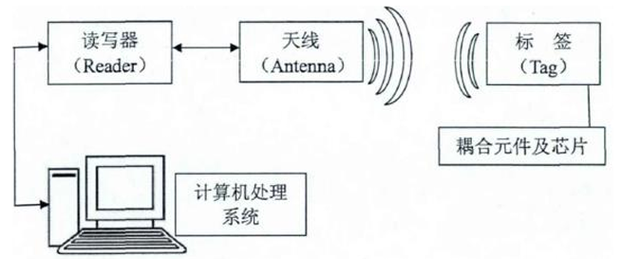

一個典型的RFID硬件設施，一般由電子標簽、讀寫器和天線組成，如圖4所示。

圖4 RFID組成部分

（1）無源RFID電子標簽

無源RFID電子標簽的特點是不需要供電模塊，成本低，結構簡單，工作在低頻段。依據循環包裝使用場景分析，選擇無源RFID標簽適用性最高。因此，在開展循環包裝管理系統研究中，選擇無源RFID標簽替代傳統的二維碼識別技術來進行包裝管理，當RFID無法正常使用時，再使用二維碼技術作為獲取包裝信息的后備方案。相比于傳統條形碼，RFID標簽在獲取標簽信息的操作機制、重復使用性、環境適應性、獲取數據速度、應用領域等方面都具有很大優勢，兩者特點比較如表1所示。

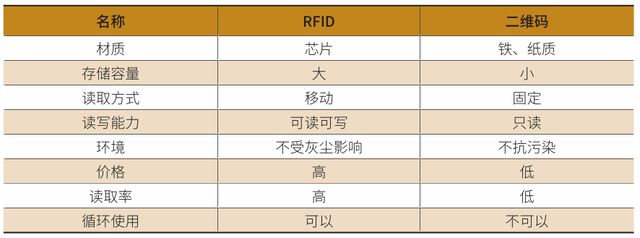

表1 RFID與二維碼對比結果

此外，為能通過RFID快速獲取循環包裝信息，同時為保證信息安全，當無關人員識別RFID標簽時也無法獲取包裝信息，運營體系為每個包裝制定了十二位ID編碼，并將ID編碼寫入RFID標簽中，當操作人員通過手持槍獲取RFID內容后通過系統檢索后臺基礎數據，從而獲取到包裝核心信息。RFID標簽所包含的信息，如圖5所示。

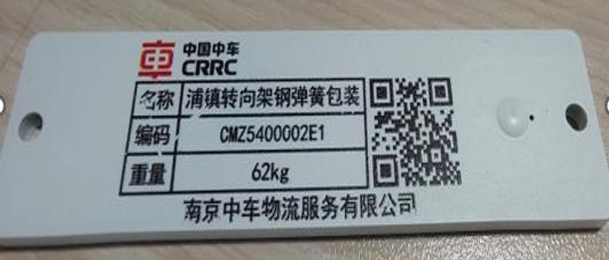

圖5 RFID標簽信息

（2）掃碼槍

在使用的掃碼槍中集成感應天線，并在掃碼槍中安裝循環包裝系統中開發的駐點APP。通過掃碼槍獲取RFID標簽內寫入的ID編碼，在系統中通過ID編碼獲取包裝基本信息完成包裝箱出入庫流轉。

2.循環包裝系統管理模塊

RFID并不是簡單意義上對數據的識別和采集，而是可以無接觸的、精準獲取包裝信息，直接影響到包裝在后期中的包括庫存信息、倉儲作業與運輸業務銜接等方面的實際操作問題，同時該部分數據可以推送給相關方開展分析應用，作為衡量循環共享包裝運營情況的指標。

（1）包裝管理模塊

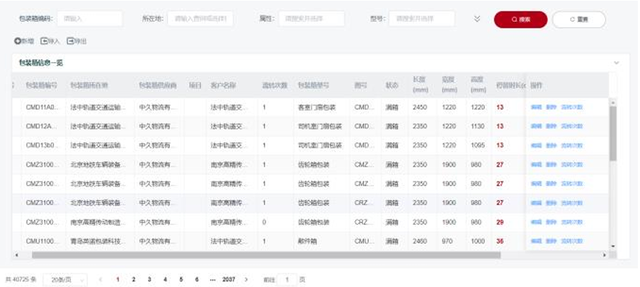

增加包裝箱型號、包裝箱庫存管理界面，記錄包裝箱基礎信息。根據運輸司機、維保團隊、平臺調度、駐點團隊APP中操作指令，系統記錄包裝的流轉蹤跡；借助RFID技術，對于投入流轉中的所有包裝均賦予唯一編碼，通過掃碼槍掃描方式，跟蹤包裝箱所屬位置；通過與執行的運輸任務相關聯，反饋包裝的周轉次數。系統形成可追溯應用的包裝箱數據庫，如圖6所示。

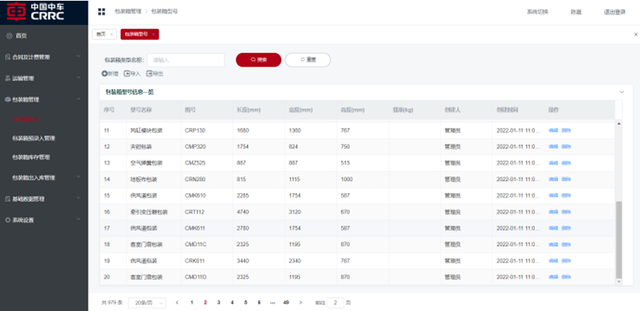

圖6 包裝箱型號信息

最終，實現從包裝的生產訂單下發、交付計劃、項目運營、維修保養、包裝項目切換到包裝報廢退出的全生命周期管理，形成包裝箱生命周期使用檔案。系統展示的包裝生命周期檔案信息，如圖7所示。

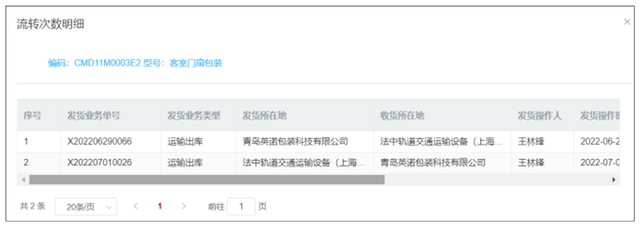

圖7 包裝生命周期檔案表

（2）駐點APP

駐點APP是各流轉地區駐點人員使用的APP，與現有RFID掃碼槍進行集成，是直接操作、識別RFID的窗口。它通過對接現有讀寫器的RFID識別接口，獲取到一定范圍內包裝信息。為實現對循環包裝的管理，駐點APP主要包含包裝箱收發貨管理、包裝箱出入庫管理、包裝箱盤點管理三大功能。APP功能應用界面，如圖8、圖9所示。

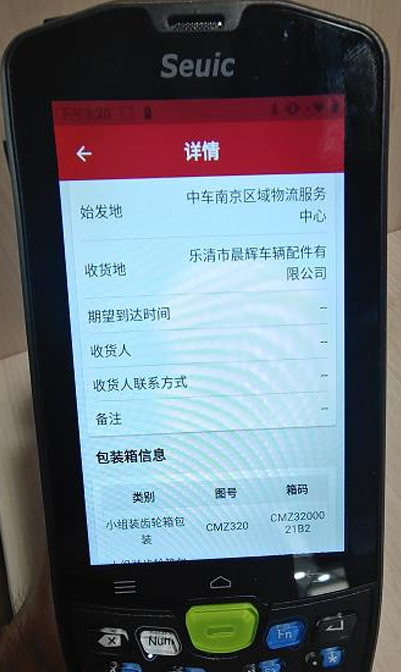

圖8 掃碼槍收發貨管理界面

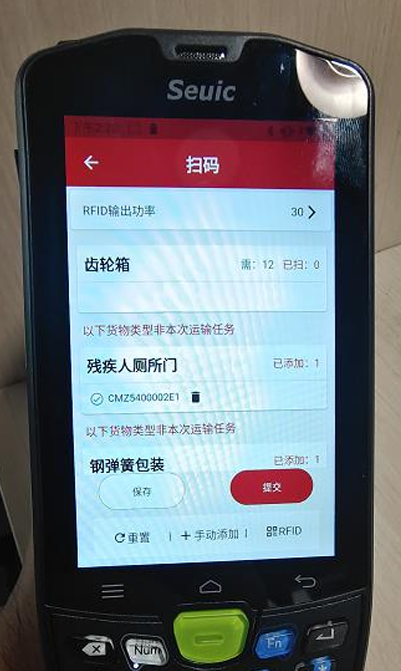

圖9 掃碼槍出入庫管理界面

在駐點APP的包裝箱收發貨管理頁面中，駐點人員根據獲取到需要運輸任務信息，通過掃描裝配的RFID標簽，實現包裝信息的綁定、位置動態變化和數據查詢。當運輸任務完成時，意味著包裝也由發貨方到達收貨方，從而不需要單獨記錄包裝的出入庫信息也能同步記錄下包裝的流轉記錄，從而極大提高操作效率并降低操作復雜度。

在特殊情況下，包裝箱需要內部調撥并且未創建運輸任務，可以通過掃碼槍登錄駐點APP現場創建一個調撥出入庫記錄，錄入發貨方信息和收貨方信息，然后手持掃碼槍感應識別需要調撥的包裝，同樣可以完成包裝出入庫。

包裝箱盤點界面主要是為了支持循環包裝的日常盤點管理，減少人工盤點工作量和降低盤點差錯率，方便日常包裝管控。

（3）包裝箱預警機制

當系統能夠?qū)崿F(xiàn)對包裝箱的精準管控以后，可以記錄每一個包裝的流轉記錄，獲得包裝的最新狀態，了解包裝停留時長。并設置合理的閾值，當超過該閾值，系統判斷包裝停留時間過長，不利于公司經營。預警機制提醒界面，如圖10、如圖11所示。

圖10 包裝箱停留時長記錄

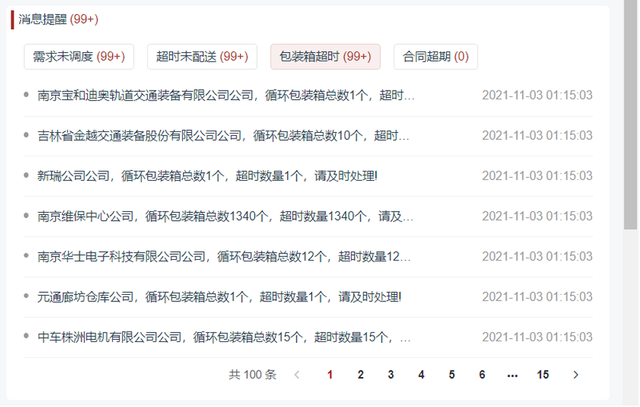

圖11 包裝箱超時提醒界面

當包裝長期未使用后，系統會提示相關人員該包裝超時未使用，相關人員可根據提示找到包裝，將包裝投入其他項目或者共享給其他區域人員使用，以免造成包裝資源浪費的情況。

（4）RFID使用網絡

循環包裝流轉軌跡大體遵循“客戶－主機廠－集散中心－客戶”的流動方式，而且是在全國范圍內進行循環使用。為了能夠控制每一個流轉點，需要依據循環包裝主要流向進行分析，選擇部分核心客戶以及集散中心，構建出一個以點帶面從而輻射到全國的RFID作業網絡，即循環包裝集散熱力圖，如圖12所示，實現對所有包裝流轉的管控。

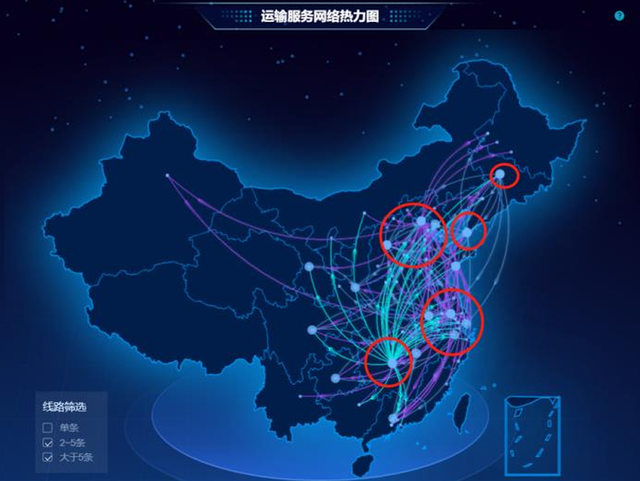

圖12 循環包裝集散熱力圖

通過圖12可知，A公司的智慧物流業務主要集中在華東的江浙滬地區，華南的株洲地區，華北的河北、山東地區，以及東北的長春、大連等地。因此，按照網絡布局需要，在上述地區的集散中心安排駐點人員，其次在部分核心客戶處安排駐點，完成裝車掃碼和定期盤點工作，構建起一個簡單但高效的RFID使用網絡，保證在不增加人工成本的前提下，對所有包裝的流轉管控。七

七、結束語

通過對基于RFID技術的循環包裝管理系統的研究，構建起循環包裝管理系統，并達到預期的效果，也為后期大范圍應用拓展提供了理論依據。在研究應用后，也產生了一定效果，主要表現在兩個方面：

1.社會效益

踐行“碳中和”行動，實現綠色環保，保護森林環境。通過循環包裝管理系統的研究，基于RFID技術的應用，提升了循環包裝的使用率，為持續替代取消一次性木質包裝箱的使用奠定基礎，推進循環包裝持續減碳降碳，累計每年減碳量16.77萬噸，釋放氧氣17.2萬噸，實現對自然環境的保護。

2.經濟效益

通過 RFID 系統能夠?qū)崟r采集、實時傳遞、實時核對和更新，既降低了工人的勞動強度，又可避免在重復的人工操作中可能出現的錯掃、漏掃、重掃等差錯，能夠有效提高工作效率和準確度。RFID 技術有助于提高信息透明度、減少庫存損失和提高回收率。

循環包裝管理系統結合RFID技術的應用，可解決循環包裝出庫掃碼、入庫掃碼給倉儲管理帶來的作業瓶頸，加速作業流程。通過RFID讀寫操作，以整車循環包裝一次性讀取的方式取代了逐件掃碼的作業方式，從而極大提高工業物流作業的效率。同時，減少搬運次數，可降低在作業過程中對循環包裝的破損。

通過包裝預警機制，提高包裝使用頻次，促進包裝共享，降低包裝總投入數量，從而降低包裝成本。

參考文獻:

[1] 王佳琪.RFID技術在倉儲管理中的應用[J].物流科技,2020,43(4):161-163.

[2] 雷光臨,李俊.基于物聯網技術的智慧物流研究[J].物流技術,2012,31(15):393-394+429.

[3]楊宇清.RFID技術在智慧物流中的應用——以某備件物流中心為例[J].廣西教育,2020(30):25-26+29.

[4]宛汀,孫晨陽,閆夢陽.面向智慧物流的射頻識別虛擬仿真實驗教學探索.文章編號：1002-3100（2022）16-0178-03.
