你會忘記帶錢，你會忘記帶鑰匙，但你出門一定不會忘記帶手機。

手機，已經是我們的另一半，已經成了生活中不可或缺的一部分；而在手機SoC架構中，MIPI接口作為關鍵性互聯橋梁，承擔起了連接CPU、Camera、LCD、基帶等關鍵組件的重任，確保數據能夠準確、快速、可靠地傳輸。

MIPI，即移動產業處理器接口（Mobile Industry Processor Interface），是由MIPI聯盟（ARM、Nokia、ST和TI等巨頭在2003年發起成立）發起，為移動應用處理器制定的開放標準和規范，主要有如下優勢：

• 提升了不同廠家之間的兼容性；
• 增加了產品設計的靈活性；
• 減少了設備總線的復雜度；
• 更高的帶寬，更低的功耗

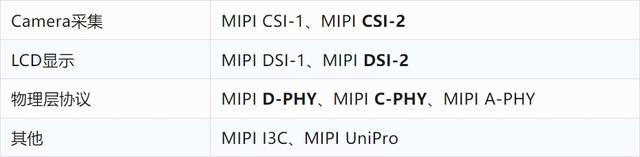

MIPI，也有很多協議，按照應用劃分，主要有如下：

針對CMOS傳感器，主流的通信接口有DVP、LVDS、MIPI D-PHY、MIPI C-PHY、SLVS-EC等。在手機、平板等中高端應用中，MIPI D-PHY與MIPI C-PHY最為廣泛（SLVS-EC FPGA方案后面再談）。

DPHY 憑借其較早的應用和廣泛的市場認可度，在移動設備通信領域有著深厚的根基；而 CPHY 作為后起之秀，以其獨特的技術優勢（帶寬），逐漸在一些對帶寬要求苛刻的場景中嶄露頭角。

本文也主要針對MIPI D-PHY與MIPI C-PHY，進行協議對比，以及FPGA選項方案的分析（以下簡稱DPHY與CPHY）。

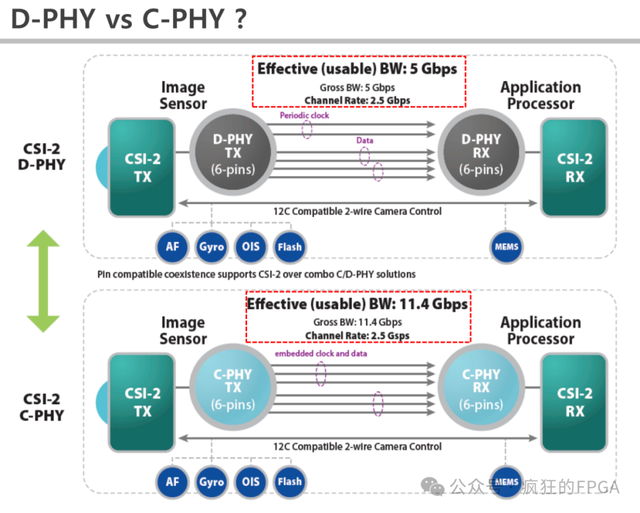

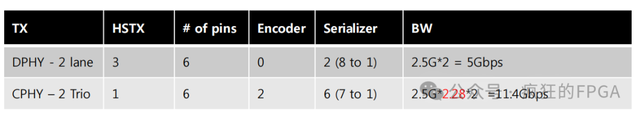

如上圖所示，同樣以6線的MIPI D-PHY與MIPI C-PHY為例，帶寬對比如下：

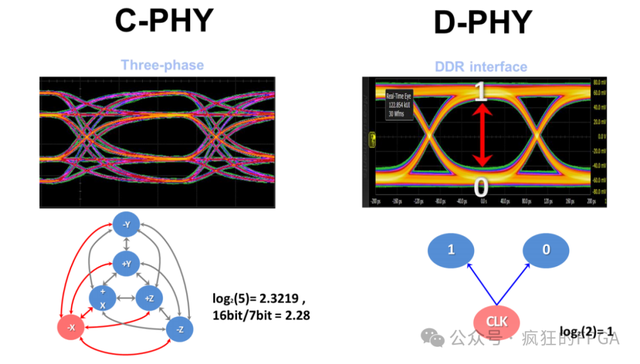

這里同樣的走線，同樣的線速率，CPHY的帶寬是DPHY的2.28倍，足以見得3 phase帶來的優勢，而DPHY只能0/1，狀態比較單一，如下所示：

DPHY比CPHY兼容性強，但CPHY相比DPHY快很多，各有千秋。翻閱了各個spec與文獻，我總結了DPHY與CPHY的差別：

• 發展：DPHY更久遠，普及性更強；
• 速率：CPHY的速率是DPHY的2.28倍；
• 功耗：CPHY會比 DPHY 高出 20%-50%；
• 電氣：DPHY的差分特性比CPHY更抗干擾性；
• 應用：CPHY在高像素的采集顯示更有優勢（如4K/8K）

綜上：DPHY 技術成熟、兼容性好、功耗較低；而 CPHY 則以其高速傳輸?shù)膬?yōu)勢，在高像素、高帶寬領域發揮了巨大的作用。

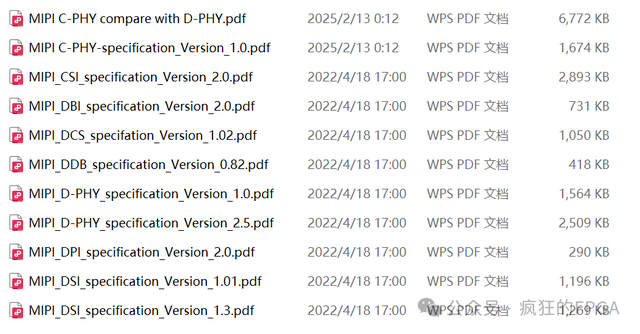

閱讀如上文檔，你會知道更多，如下：

https://pan.baidu.com/s/1gEWC8X9rqKhequmgY6j4CA?pwd=fpga

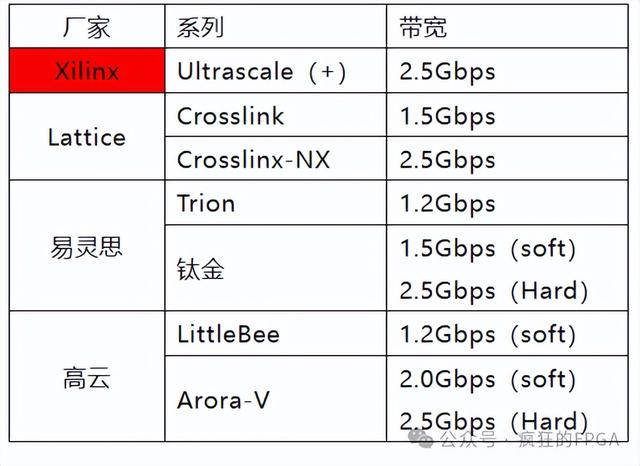

FPGA在圖像領域的應用，Xilinx、Lattice、易靈思、高云這幾家公司的FPGA選型，相對更為廣泛，那么針對MIPI D-PHY的應用，以這幾家FPGA為例（其他家對MIPI的支持平平無奇），可選型號如下：

如上表，在DPHY應用中，各家FPGA各有千秋：

【1】Xilinx，只有Ultrascale(+)系列支持MIPI（其他系列都是LVDS模擬的，并且價格還比較貴）。

【2】Lattice，在MIPI上走的比較早，也很成熟，因此過去MIPI DPHY搶占了先機；

【3】易靈思的DPHY，尤其是鈦金系列FPGA在圖像傳感器的應用較為廣泛，在FPGA國產化中打開了僵局。

【4】高云最新推出的22nm Arora-V 系列 FPGA，支持2.0-2.5Gbps 軟/硬核DHPY，并且集成了12.5Gbps Serdes，豐富了客戶的選型及應用。

如果不考慮研發投入，以及解決方案的穩定性，Lattice、易靈思、高云在DPHY上不相上下，各有一定的應用領域與專長，客戶可以根據專業成熟度，及供應鏈優勢去選擇支持DPHY的FPGA。

那么，接下來我們談談：有沒有支持MIPI CPHY的FPGA？

除了又貴又買不起的Xilinx Zynq UltraScale FPGA支持CPHY，目前中低端FPGA中支持MIPI CPHY的，有且只有高云新推出的Arora-V系列。

大部人是用不起Zynq Ultrascale FPGA的，但所有人都用的起高云的Arora-V FPGA。全球唯一的支持C-PHY的FPGA解決方案，歷經大半年的磨練，終于來了，如下：

高云的Arora Ⅴ系列 FPGA ，是高云晨熙家族第5代產品，內部資源豐富，具有全新構架，且支持 AI 運算的高性能 DSP ，高速 LVDS 接口以及豐富的 BSRAM 存儲器資源，同時集成自主研發的 DDR3（1333Mbps）、MIPI DPHY（2.5Gbps），MIPI CPHY（5.75Gbps），支持多種協議的 12.5Gbps Serdes，提供多種管腳封裝形式，適用于低功耗、高性能及兼容性設計等應用場合。

針對GW5AT-60 FPGA，奧唯思有幸成為高云獨家官方第三方合作伙伴。經過了近半年的探索與突破，重復迭代了5版硬件，我們終于完成了所有的解決方案，鄭重的推出基于高云GW5AT-60 FPGA的圖像解決方案：

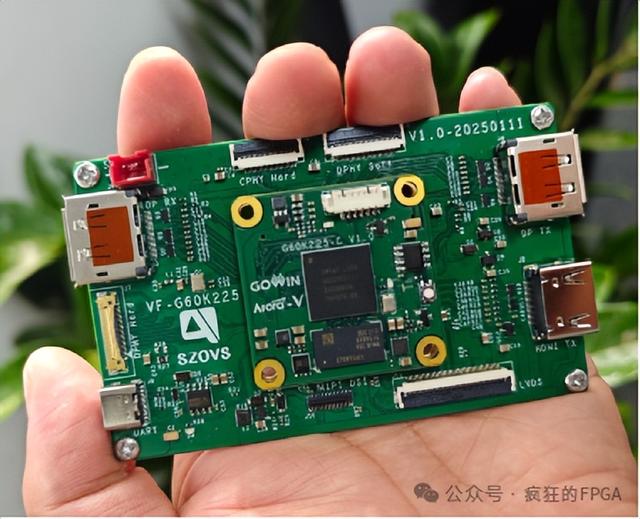

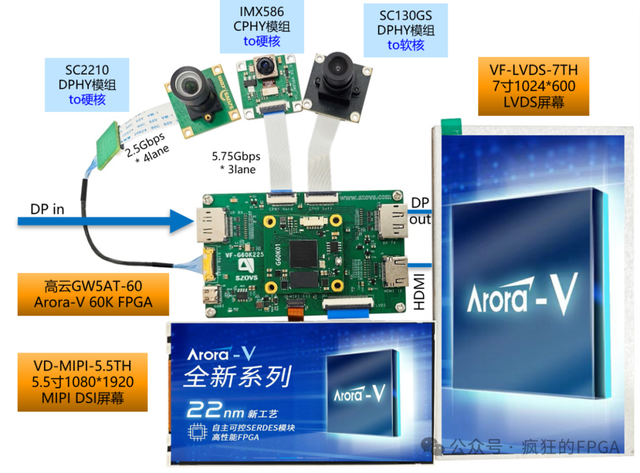

10幾年的FPGA圖像積累，奧唯思做的并不是FPGA硬件，而是在 打造FPGA的靈魂 。如下是新鮮出爐的高云Arora-V 60K圖像開發板：

VF-G60K225 FPGA圖像開發板

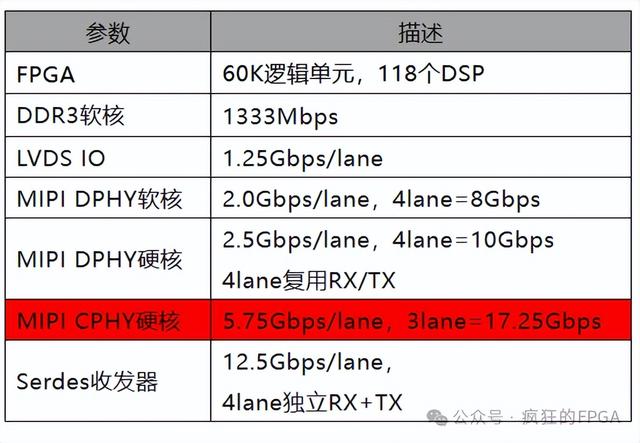

基于高云GW5AT-60 FPGA所有專用接口，以及豐富的邏輯資源，我們將FPGA的功能與性能榨干到極限，并且提供完整的FPGA圖像解決方案，讓客戶可以快速上手，進行自己二次開發。如下所示，是高云GW5AT-60 FPGA的特性參數：

高云跨出這一步，確實具有前瞻性，但挑戰也很大（FPGA生態薄弱）。采用Xilinx中低端單端LVDS模擬CPHY，手寫控制器投入大，且穩定性堪憂；因此，目前帶MIPI CPHY的FPGA，除了Xilinx高端系列外，絕無僅有。

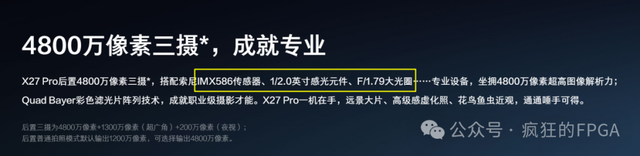

那么，作為全球唯一帶MIPI CPHY的FPGA，我們終于驚艷的將Sensor做到了5000萬級別，打破了原來的帶寬限制，如下Vivo X27 pro后置主攝：Sony IMX586。

Sony的IMX586傳感器將大幅提升智能手機圖像拍攝的清晰度，其4800萬的有效像素超過了華為P20 Pro的4000萬像素和諾基亞 Lumia 1020的4100萬像素，如下示意圖所示：

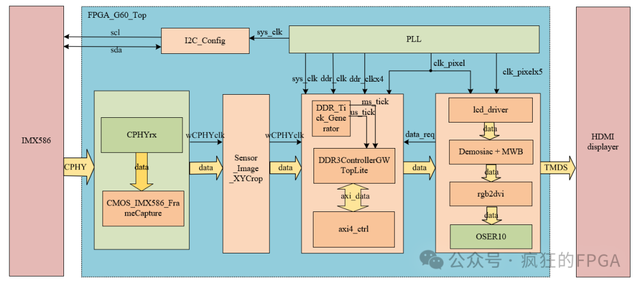

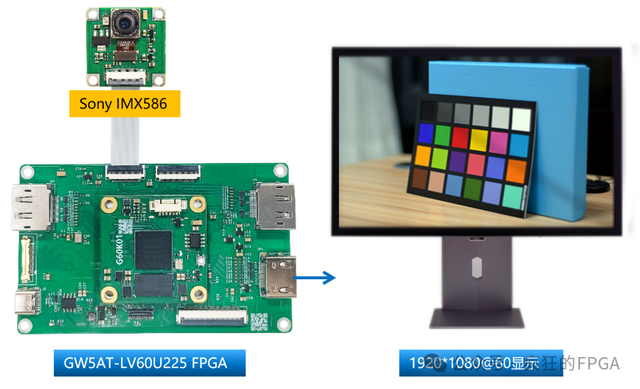

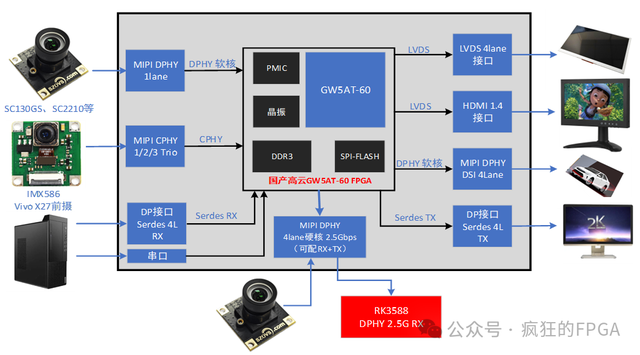

如下框圖所示，為基于奧唯思VF-G60K225 FPGA圖像開發板，方案通過4800萬像素的，MIPI CPHY接口的傳感器IMX586，圖像采集緩存于DDR3后，最終通過HDMI接口在顯示器上顯示。

走在吃螃蟹的路上，我們畢其功于一役，努力完善基于高云Arora-V 60K FPGA的解決方案，完善MIPI C-PHY FPGA的生態，為FPGA發燒而生。
