導讀

從手機到電腦，從本地到云端，無處不在的算力時刻在為我們提供服務，今天的生活能如此便捷，離不開這一顆顆小小的算力芯片。就此話題，我們就來深入地盤一盤當下主流的AI算力芯片，在計算特點和功能上有何不同？

縱觀人類歷史，從結繩計數、木制計數到巴比倫的粘土板上的刻痕，再到中國古代的算盤，社會生產力的提高與當時所采用的計算工具密切相關。計算工具能力越強，就能大幅縮短人類解決復雜問題的時間，社會生產力水平自然就會越高。

回顧人類工業進程，每一次工業革命都會推動對人們對更強計算工具的追求。第一次工業革命，查爾斯·巴貝奇提出了“分析機”的概念，雖然未能完全實現，但奠定了機械計算設備發展的基礎。后來，赫爾曼·霍爾勒斯開發了一種可以執行不同運算的機械計算器，為機械計算設備的發展注入了新的活力。第二次工業革命，電力電氣大發展為世界第一臺電子計算機的出現創造了條件，從而帶來了半個多世紀的科技大發展。

時至今日，我們?nèi)栽谙硎苡嬎銠C(jī)性能不斷提升帶來的紅利。從手機到電腦，從本地到云端，無處不在的算力時刻在為我們提供服務，今天的生活能如此便捷，離不開這一顆顆小小的算力芯片。就此話題，我們就來深入地盤一盤當下主流的AI算力芯片，在計算特點和功能上有何不同？

1

CPU——傳統通用計算之王

今天的我們都知道CPU是計算機的心臟，但CPU具體是怎么運行的很多人不太清楚。CPU，全稱Central Processing Unit，即中央處理器?，F(xiàn)代電子計算機的發明是基于1940年代誕生的馮·諾依曼架構，這個架構主要由運算器（也叫邏輯運算單元，ALU）、控制器、存儲器、輸入設備、輸出設備等五個主要部分組成。

按照馮·諾依曼架構，數據來了，會先放到存儲器。然后，控制器會從存儲器拿到相應數據，再交給運算器進行運算。運算完成后，再把結果返回到存儲器。大致的架構如圖1所示，其中運算器和控制器兩個部分組成了CPU的主要功能。

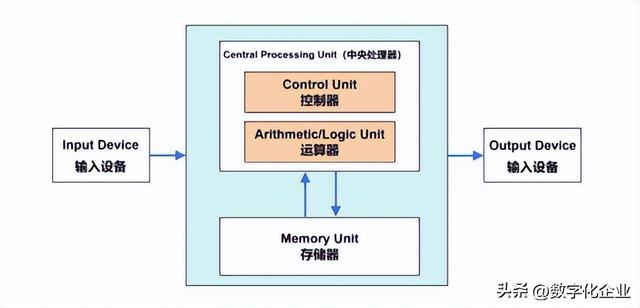

圖1 馮·諾依曼架構

上面的計算方式，從數據輸入到輸出算一個完整的處理流程，馮·諾依曼體系采用的就是串行運算方式。即一次只能進行一項計算任務，只有上一個計算指令完成了，數據存儲了，才能開啟下一個指令。

這就好比排隊進站，只有一個進站口和檢查口，也只允許排一條隊，如果進站人數很多，就需要等待很長時間才能完成進站，這就是CPU所采用的先進先出運算模式。從個人計算機誕生起，CPU的硬件架構到指令集都是基于串行運算模式設計，其優勢是邏輯控制力好，即計算通用性很好，為的就是能應付各種復雜的計算需求，在軟件對計算性能要求不高的時代，這種設計是有優勢的。

在上世紀80年代，個人計算機主要用于簡單的電子表格和文件打印等處理，但進入90年代，隨著互聯網的快速發展以及圖形視窗操作系統的出現，出現了應用程序開發的大爆發，當時在國內，從甩圖板、財會電算化到大型網絡游戲的引入，對個人計算機的應用性能越來越高，從而給CPU的性能帶來了極大壓力。

筆者是1998年接觸個人電腦，當時最大的感受就是“慢”，不管是打開網頁還是玩網絡游戲，頻繁出現卡頓。也可能是當時的網吧配置低，但那時主流的電腦配置用的奔騰一，運行速度才60MHz，最高的電腦配置才奔騰二，主頻450MHz?？傮w而言，在當時CPU性能實際上已跟不上應用軟件的發展需求。

當初英特爾應該也是想急于改變現狀，但限于制造工藝水平，想大幅提升CPU性能當時是很困難的，直到2000年奔騰四推出，主頻達到1.5GHz，性能不足問題才有所緩解。在此之前，唯一可行的就是將計算機的圖形計算交出去，讓CPU專司應用。

而就在此時，英偉達抓住機遇，承擔起了圖形處理任務，于1999年推出業界第一款GeForce 256圖形卡，就是我們今天所說的GPU，專司圖形處理?；蛟S英特爾也不曾料到，20年后，這個曾經替自己接下算力“邊角料”的小兄弟，早已超越自己，一騎絕塵而去。

2

GPU——高性能計算的引領者

GPU，英文為Graphics Processing Unit，又稱顯示核心、視覺處理器、顯示芯片。GPU核心技術包括雙重紋理四像素256位渲染引擎、立方環境材質貼圖和頂點混合、硬件T&L（幾何轉換和光照處理）、紋理壓縮和凹凸映射貼圖。GPU是專門為處理圖形數據而創建和調整的處理器。

GPU除作為獨立顯卡的核心用于個人電腦，為高清視頻、大型游戲提供高質量3D圖形渲染，基于GPU構建的專業顯卡還配置在高端工作站上做復雜的三維設計和工程仿真。但當前GPU最重要的應用場景還是AI計算，支撐AI大模型的訓練和推理。那為什么CPU不行，非GPU不可？

前面已經講過，GPU的推出就是為了接手原本由CPU負責的圖形顯示處理工作。因而GPU架構有其先天的計算特征，就是完全為3D圖形處理而設計，就是在CPU的控制指令下，為大量的實時的圖形圖像顯示提供計算。由于是聽候CPU安排，因此GPU的控制單元比較少，計算單元卻非常多，CPU和GPU的架構如圖2所示。如果CPU是孤膽英雄，能獨當一面，那么GPU就是無數的小兵，靠規模致勝。

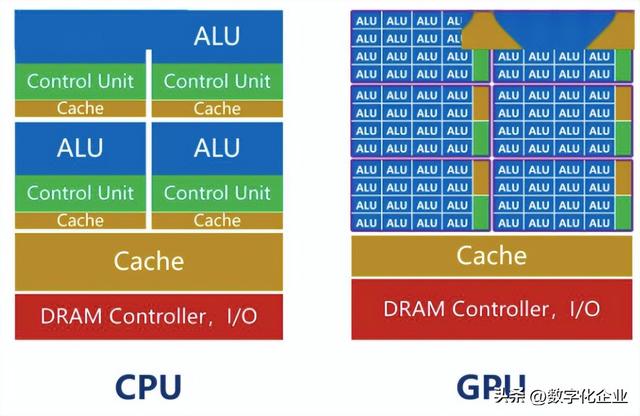

圖2 CPU和GPU架構比較

由于CPU指令相對復雜，它需要做好資源的調度和控制，支持操作系統的中斷處理、內存管理、I/O處理等，運算過程需要大量的邏輯控制，因此內部的控制單元較多，極大擠壓了計算單元數量，使計算性能受到很大限制，還需要預留空間為數據建立多級緩存；GPU運算就不需要考慮這些，也無需太多的控制單元，芯片上大部分空間都留給了計算單元，因此適合并行計算任務和大規模數據訪問，通常具有更高的帶寬和更低的延遲。

試想一下，有個計算任務需要進行1000個加減運算，你說是一個人做快呢，還是讓1000個人每個人算一個加減運算快呢，結果很顯然。如何理解GPU所做的功？再舉個例子：

現在電腦顯示器的分辨率越來越高，以4K顯示器來說，分辨率就達到了3840*2160，就是829萬4400個像素點，按照RGB三色顯示，單個像素的字節位就達到了24bit，也就是顯示器刷新一次就要處理高達1.99億個bit。如果再乘以顯示器刷新率，一般高端顯示器刷新率最低也在120Hz，一秒鐘僅GPU就得處理240億個bit。

可見，僅圖形顯示處理就對計算性能要求很高。如果全部依賴CPU來處理，即使性能再強也會不堪重負，并嚴重拖慢正常軟件應用的計算效率。當然現在的CPU也發展出了多核心和多線程，英特爾最新發布的至強處理器就有64核心128線程，但比起英偉達H100的18432個CUDA核心，仍然是小巫見大巫。

隨著人工智能應用的不斷深入，為AI大模型提供訓練和推理運算已成為當前及未來一段時間高性能計算發展的主流。由于英偉達早在十多年前就開啟人工智能計算布局，GPU已成為各大AI應用的首選。而CPU受限于架構問題，在這場人工智能競爭中已經成為協助角色，但盡管GPU風光無限，卻仍然存在強大的競爭者，而它就是ASIC！

3

ASIC——GPU面臨最強競爭

去年12月，谷歌官宣了多模態大模型Gemini，包含了三個版本，其中Gemini Ultra版本甚至在大部分測試中完全擊敗了OpenAI的GPT-4。同時還丟出另一個重磅炸彈——TPU v5p，號稱是現在最強大的AI自研芯片。

TPU，全稱Tensor Processing Unit，即張量處理單元。所謂“張量”，是一個包含多個數字（多維數組）的數學實體。目前，幾乎所有的機器學習系統，都使用張量作為基本數據結構。所以，張量處理單元，我們可以簡單理解為“AI處理單元”。

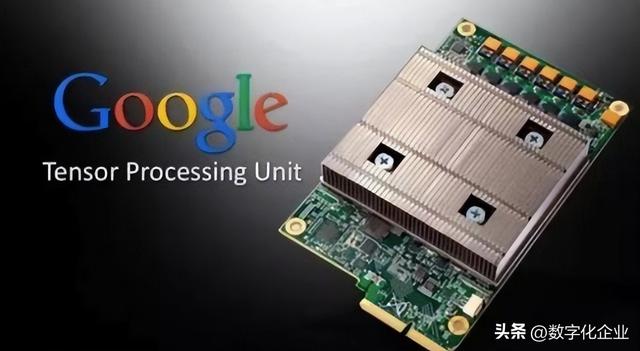

圖3 谷歌TPU

谷歌TPU就是基于ASIC專用芯片開發，為了某種特定的需求而專門定制的芯片。ASIC芯片的計算能力和計算效率都可以根據算法需要進行定制，所以ASIC與通用芯片相比，具有以下幾個方面的優越性：體積小、功耗低、計算性能高、計算效率高、芯片出貨量越大成本越低。但ASIC芯片的算法是固定的，一旦算法變化就可能無法使用。

隨著人工智能算法不斷涌現，ASIC專用芯片如何做到適應各種算法是最個大問題，如果像GPU那樣，通過架構來適應各種算法，那ASIC專用芯片就變成了同CPU、GPU一樣的通用芯片，在性能和功耗上就沒有優勢了。這意味著玩AISC芯片需要強大實力，包括雄厚的資金，強大的技術實力和豐富的應用場景。

這里請注意，谷歌去年發布TPU v5p的時候，一同發布了多模態大模型Gemini，該模型在圖像、音頻、視頻和文本領域擁有強大的功能。與英偉達開放GPU購買策略不同，谷歌高端TPU主要供自家產品和服務運用，這才是關鍵。換句話說，谷歌高端TPU是基于自家多模態大模型Gemini開發的專用AI芯片，在自家的產品和服務上做到最優，性能表現絲毫不輸GPU。

公開的信息顯示，TPU v5p每個模塊有8960顆芯片，較之上代v4的4096有所提升，且每塊架構內的總浮點運算次數（FLOPs）增加至原來的四倍，吞吐能力達到驚人的4800Gbps。新型架構在內存及帶寬方面更為出色，高達95GB的高帶寬內存（HBM）遠超TPU v4的32GB。

根據官方數據顯示，谷歌的TPU v5p在訓練大規模語言模型上性能表現，達到了A100 GPU四倍，比起英偉達的頂配H100顯卡性能也絲毫不落下風。當然這只是谷歌基于自身的Gemini模型做的測試，肯定在研發階段就做了優化和匹配。但足見TPU v5p性能之強，同時也可以說明，ASIC芯片在AI大模型應用方面有著絲毫不輸GPU的優勢。

截至目前，谷歌、英特爾、英偉達都相繼發布TPU、DPU等ASIC芯片，國內ICG、寒武紀、比特大陸、地平線、阿里巴巴等也都推出了深度神經網絡加速的ASIC芯片。目前GPU應用范圍廣，市場非常成熟，但并不意味著其他的芯片就沒有機會，ASIC的發展勢頭依然很猛，正在成為GPU最強大的挑戰者。

4

FPGA——CPU智算的最佳伴侶

FPGA全稱是可編程邏輯門陣列，內部結構由大量的數字（或模擬）電路組成，可以實現各種功能。FPGA是ASIC的一種，只是ASIC是全定制電路芯片，F(xiàn)PGA是半定制電路芯片，它解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。

數據計算包括兩種方式：一種是利用CPU或GPU基于指令的架構編寫計算所需的軟件，另一種是針對特定計算需求設計制造出一套專用的電路，比如ASIC、FPGA。但不同的是，對FPGA進行編程要使用硬件描述語言，硬件描述語言描述的邏輯可以直接被編譯為晶體管電路的組合。所以FPGA實際上直接用晶體管電路實現用戶的算法，沒有通過指令系統的翻譯。

相比于CPU 和GPU數據處理需先讀取指令和完成指令譯碼，F(xiàn)PGA不采用指令和軟件，是軟硬件合一的器件。因而計算效率更高、功耗更低，且更接近IO。

圖4 FPGA芯片

舉個例子，假如拿一塊主頻 3GHz的CPU和一塊主頻 200MHz的FPGA做運算，若做某個特定運算，CPU需要30個時鐘周期，F(xiàn)PGA只需一個，則耗時情況：CPU：30/3GHz ＝10ns；FPGA：1/200MHz ＝5ns。就是說，F(xiàn)PGA 做這個特定運算速度比CPU塊，能幫助加速。

除了計算效率更高，有機構對FPGA與CPU在執行深度學習算法時的耗能進行了對比。在執行一次深度學習運算，使用 CPU耗能 36 焦，而使用 FPGA只耗能10焦，取得了3.5 倍左右的節能比。通過用FPGA 加速與節能，讓深度學習實時計算更容易在移動端運行。

這就是為什么AMD和英特爾不惜重金收購FPGA廠商的原因所在。在智能計算路線布局上，AMD實際上比英特爾更完善。傳統CPU時代，AMD得到了英特爾X86架構授權，成為與英特爾并行而立CPU大商，而后通過收購顯卡廠商ATI入主GPU賽道，成為英偉達的最大競爭者，到2022年通過收購FPGA領域老大賽靈思，AMD最終完成“CPU+GPU+FPGA”的智能算力戰略布局。

而英特爾由于未能在GPU時競開發出能與英偉達同臺競爭的超算產品，只能選擇在2015年收購FPGA領域的老二Altera，最終形成“CPU+FPGA”的智能計算組合，雖非優選，但的確開拓了一條新智算發展新路線。

相比CPU和GPU，F(xiàn)PGA 憑借比特級細粒度定制的結構、流水線并行計算的能力和高效的能耗，在深度學習應用中展現出獨特的優勢，在大規模服務器部署或資源受限的嵌入式應用方面有巨大潛力。

此外，F(xiàn)PGA 架構靈活，使得研究者能夠在諸如GPU的固定架構之外進行模型優化探究。特別是在采用FPGA后，即便芯片產品已經制造出來，但依然可以對其重新編程或進行功能升級。

5

寫在最后

從1997年IBM深藍計算機在國際象棋對弈中戰勝世界冠軍卡斯帕羅夫，再到2016年谷歌AlphaGo在圍棋比賽中戰勝李世石，包括后來將世界冠軍柯潔斬于馬下。這些年我們一次次地被人工智能展現出來的強大能力所震撼。特別這兩年，AI應用的快速發展，讓我們真切地感受到人工智能時代已經到來。但也認識到，人工智能發展仍處于初級階段，AI應用對算力的需求是無止盡的。

目前主流Al芯片就三類：以GPU為代表的通用芯片、以ASIC定制化為代表的專用芯片以及以FPGA為代表的半定制化芯片，其中GPU市場最為成熟且應用最廣。但人工智能產業發展除了需要強大的算力，還需要更優秀的算法和龐大的數據支撐，GPU能否在AI算力競爭中持續保持優勢仍是未知。在我們看來，有谷歌和華為背書的ASIC，以及英特爾和AMD背書的FPGA，未來都是有很大破局機會的。
