憑借低功耗的特性，Lattice的FPGA芯片在通信、工業、汽車以及消費電子等領域皆有一席之地。從全球角度來看，目前Lattice已是全球出貨量最多的FPGA供應商。而最近幾年，Lattice正在低功耗之外，探索著更多的新功能特性。近日，Lattice一連推出了兩款產品，劍指安全特性。

當前數據中心、通信、工業控制領域中的系統架構正變得越來越復雜，控制單板上的芯片也越來越多，各種特定功能的負載推動著獨立安全模塊架構的發展，如下圖示例1所示，單塊服務器主板逐漸演變出了“模塊化服務器主板”和“DC-SCM”。因此也需要更強大的控制解決方案。FPGA將是相對較好的一個選擇。

“其實，DC-SCM模塊，可以用FPGA、MCU或者用ASIC都行。但在獨立安全模塊架構的演進過程中，到底這個模塊里面需要有哪些信號是要進行互聯還沒有最終的安全定義，而 FPGA 有相對的靈活性，所以用FPGA可以適配不同的需求。而且目前采用FPGA的方案在成本上并沒有額外的增加?！比R迪思半導體亞太區應用工程總監謝征帆指出。

另一方面，隨著CPU/SoC采用更先進的制造工藝，I/O接口標準越來越向低電壓方向發展，來到1.2V/1V甚至更低，但是出于成本和性能的考慮，主板上的其他組件如傳感器、風扇控制、LED的制程工藝卻相對落后，主要使用3.3V I/O接口，如實例2所示。但當今的CPU/SoC缺少3.3V I/O接口，這就容易導致CPU和其他組件之間出現脫節，無法適配。因此，就需要FPGA來進行不同電壓間的轉換和應用其他控制功能。

上圖反映了以上提到的兩大應用需求痛點

在兩種需求的共同驅使下，簡化系統設計和集成不可或缺。對此，近日，Lattice推出了“增強型安全控制FPGA”——MachXO5-NX FPGA來應對這些挑戰。

首先需要了解的是，Lattice一直是安全控制FPGA領域的市場領導者，MachXO5-NX產品也是為了拓展在安全控制 FPGA 領域的領先地位而推出的新品。

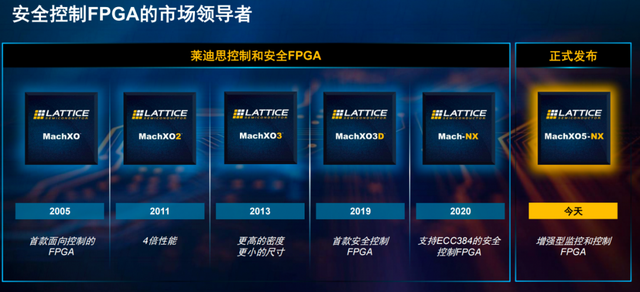

回看整個MachXO家族的發展歷程，從2005年問世的MachXO開始，到后續的MachXO2、MachXO3，這三款產品還都只是側重于控制功能。但從2019年，Lattice在MachXO3D中將一系列跟安全相關的模塊內嵌在了芯片里，也因此MachXO3D成為了行業第一顆安全控制FPGA芯片。2020年又發布了支持ECC384加密算法的Mach-NX，屬于高端加密功能級別。Lattice可以說是將安全功能做到了硬件級別，從而能夠在系統層面防范未經授權的固件攻擊，這些都為現在的MachXO5-NX的推出奠定了堅實的技術基礎。

MachXO5-NX是一款增強型監控和控制FPGA，它具有四大核心競爭力：“更多FPAG資源”、“集成閃存”、“行業領先的安全性能”、“穩定的可編程I/O”和“領先的低功耗和穩定性”。憑借這些特性，MachXO5-NX將目標市場鎖定在了服務器計算、通信、工業和汽車市場的系統監控與控制，以期實現最新一代的安全控制功能。

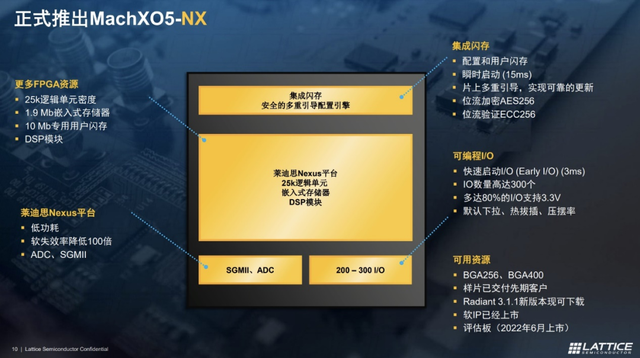

MachXO5-NX FPGA結構示意圖

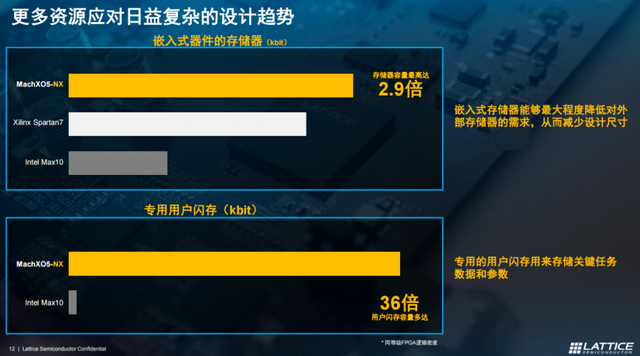

具體來看，首先，MachXO5-NX提供了更多的FPGA資源，其擁有25K邏輯單元密度和更多的DSP模塊與ADC模塊，可提供更強大的計算和控制功能。結合1.9Mb嵌入式存儲器和高達9.2Mb的專用用戶閃存，最大限度地減少了對外部存儲器的需求，從而減小設計電路板面積。

第二，在芯片里面集成閃存，除了配置芯片功能的閃存，還給用戶留出了足夠多的Flash 做一些自己的用途，這樣用戶就無需再外掛，一方面可以降低客戶的成本，二則可以減少 PCB 的面積，更重要的是Flash集成在內部的單芯片解決方案，能夠避免把一些管腳的數據流暴露在外面，在安全性上得到更大的提高。另外，MachXO5-NX還提供支持 1.0V 的 I/O、比特的加密認證，以及runtime security。

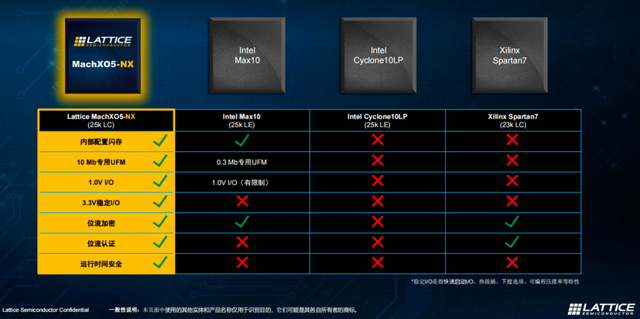

因此，與密度相近的競品FPGA如Spartan7或者是Max10相比，都具有較大的優勢，其中與Max10相比，MachXO5-NX提供高達2.9倍的嵌入式存儲器容量，以及高達36倍的專用用戶閃存，能輕松應對設計復雜化的趨勢。

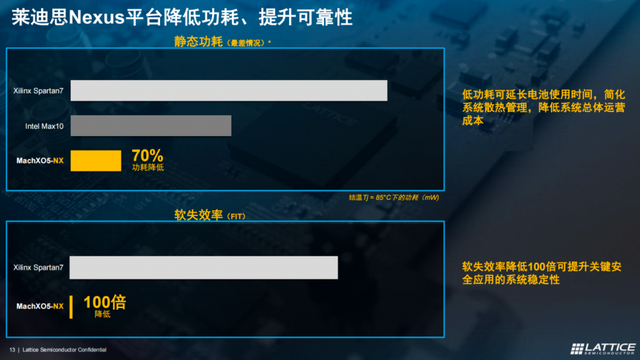

第三是基于Nexus 平臺，Nexus平臺是Lattice 3年前推出的，該平臺基于FDSOI工藝，具有低功耗、軟失效率極低的特點。在該工藝基礎上，Lattice已經陸續推出了面向嵌入式視覺的CrossLink-NX, 通用型的Certus-NX, 第二代安全用途的Mach-NX和高級通用的CertusPro-NX這四個系列，分別具有不同功能面向不同應用。此次推出的MachXO5-NX主要面向增強型監控和控制用的FPGA，與同類FPGA競品相比，該器件的功耗降低70%，軟失效率降低100倍，還有ADC、SGMII的專用模塊。

第四是可編程的I/O，MachXO5-NX能夠快速啟動I/O，且I/O數量高達300個，其中有80%支持3.3V信號，提供默認下拉、熱插拔和可編程壓擺率等功能；

所以總體來看，MachXO5-NX是Lattice在安全控制領域的又一大躍升。它能夠為當下復雜的系統設計提供更多的FPGA資源、更高級的I/O特性，并能簡化系統開發，同時，基于Nexus 的平臺，能夠一如既往的保持FPGA芯片的低功耗高性能和高穩定性的特點。目前MachXO5-NX的樣片已經推出并交付給幾個重點的客戶，并開始在他們的產品中陸續應用。

除了低功耗的FPGA硬件之外，這幾年Lattice也陸續推出了一些解決方案。如2018年推出的senseAI方案，2020年持續推出了mVision和Sentry的方案，去年又推出了Automate方案。這些方案在過去幾年里屢獲殊榮?，F(xiàn)在，Lattice又針對5G ORAN的部署，推出了ORAN 解決方案集合（或堆棧）。

那么為何是ORAN呢？據Lattice半導體亞太區市場開拓總監林國松的介紹，主要原因可以歸結為兩大方面：一是ORAN的廣闊市場，據Kenneth Research的數據顯示，受5G技術快速普及的推動，全球ORAN市場規模到2028年預計將達到220億美元，2020年到2028年間的復合年增長率為85%。ORAN的一大優勢是能最大程度避免供應商鎖定、降低成本、鼓勵創新。也因此ORAN獲得了業界的廣泛關注。

另一方面，從封閉走向開放的ORAN，OPEN-RAN的特點允許有更多的供應商能夠加入，且供應商和供應商之間是需要互聯的，由于內部接口的進一步開放，也更容易受到攻擊。許多移動運營商都在根據ORAN聯盟制定的規范部署原生云和虛擬無線接入網(RAN)架構，Lattice作為通信領域的長期關注者和深耕者，也將為ORAN的部署出一份力。

其實，通信領域是萊迪思主要的收入來源。萊迪思在控制邏輯方面，也就是I/O expansion占有很大比例，可以說萊迪思是最大的為通信行業提供控制芯片的公司。在4G時代，Lattice的FPGA主要發力在控制功能，到了5G時代，在保持控制功能的基礎上，也逐漸加入了電源管理和橋接等功能。在Lattice看來，接下來的5G發展，將會更多的引入安全功能。因此5G ORAN成為Lattice安全控制芯片下一步發展的一個切入點。

不止是安全性的需求，ORAN的部署從RU（Radio Unit）一直到DU（Distribution Unit）之間的互相傳遞有更加緊密、高速的交付需求。當然，低功耗將是繞不開的需求。所以綜合看下來，解聚合的ORAN這種開放環境需要安全可靠的通信、跨多個組件的緊密同步以及高效的低功耗硬件加速。

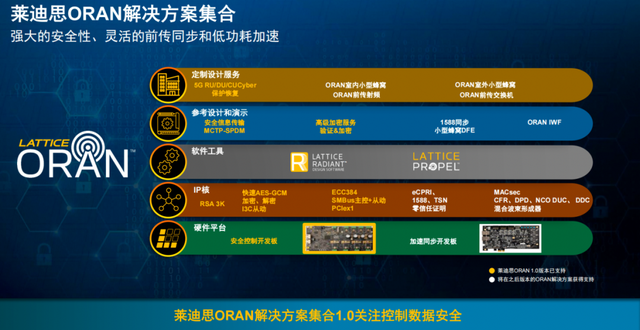

在這樣的背景和需求之下，Lattice推出了具有強大安全性、靈活的前傳同步和低功耗加速特性的ORAN解決方案1.0集合。如下圖所示，從底層的硬件平臺開始，Lattice主要是基于現有的安全控制開發板和加速同步開發板，并搭配實現對應功能的所有軟件，包括加密的AES, ECC以及eCPRI IP等；軟件工具主要基于Lattice RADIANT，用來開發FPGA自身的邏輯代碼，以及在軟核IP上進行二次C代碼開發的Lattice PROPEL。在此基礎之上，Lattice還提供參考設計和演示，以及和第三方合作的定制化服務。

ORAN解決方案集合1.0 最重要的一點是其安全特性。通常來說，終端是相對安全的，但是從一個安全點到另一個安全點的通道上卻沒有很強的保護，所以Lattice的ORAN解決方案著重在數據傳輸方面增加了安全性，通過加密和身份驗證保護“線路”以減少攻擊面。

而除了安全之外，ORAN解決方案也再次彰顯了Lattice FPGA本身的優勢，一是低功耗，與同類FPGA競品相比，該方案功耗最多降低75%，封裝尺寸最多減小90%；而且Lattice也在努力地實現零信任安全機制；第三是瞬時啟動，這是Lattice硬件FPGA本身的特性；最后就是數據的穩定性，基于所選用的工藝，將軟失效率最高降低100倍，實現高穩定性和可用性。

林國松表示，針對未來 ORAN 的發展，我們將持續地每半年到一年對方案進行更新，在ORAN解決方案集合后續的2.0、3.0版本中，持續強化上述特性。

可以看出，無論是硬件產品MachXO5-NX，還是軟硬結合的5G ORAN的解決方案都凸顯了Lattice對安全特性的研究和重視，其實，安全特性已成為各個新興領域的共性需求。這也彰顯了Lattice的產品內部發展邏輯，那就是，在保證低功耗FPGA的基礎上，Lattice正不斷的擴展芯片的其他新功能，以此來進一步豐富和拓展萊迪思現有的產品和解決方案矩陣，并為解決行業現存的痛點和挑戰帶來新的可能。
