導讀

只有當產品、工件載具或工具可以被清晰識別或定位時，才能實現智能生產過程。該數據不僅可以用于優化過程，還能實現追蹤或質保。無線RFID識別技術憑借其獨特的優勢，在與其他技術（例如光學識別）的競爭中脫穎而出。

其中，UHF技術確實能在所有環節運轉良好的時候?qū)崿F(xiàn)難以置信的功能，因此，成為了主流的工業識別技術。然而當環境不好時，該技術通常很難應對，它將變得不再可靠。金屬物體或液體會造成反射，從而導致過沖或無效點。針對這些問題需要采取機械措施、濾波器或中間件算法進行修正。在至壞的情況下，UHF系統僅能可靠讀取至多99%的數據。雖然聽起來很不錯，但這意味著每1000次讀取將有10次讀取錯誤。對于追蹤系統而言，該錯誤率顯得過高。
由于這類問題，機器制造應用主要使用高頻頻段，因?yàn)樵擃l段已經夠用。在受控和引導的流程中，高頻技術能可靠檢測貨物或工件載體以及換刀裝置和模型。

超越工廠限制的識別需要UHF技術

然而，現實中越來越需要超越工藝環節及工廠限制來識別和追蹤產品。這成為UHF技術的用武之地。HF技術讀取距離近，不具備在不同生產環節可靠讀取所需的靈活性。因此，長期以來，在主要涉及倉儲貨物（而不是部件、初級產品和產品）的物流領域，UHF技術的使用比HF技術更廣泛。相應地，該領域中的金屬干擾源比生產環境中更少。

工業4.0要求物品級標簽檢測

當今的生產環境對所謂的物品級標簽檢測（即識別單個部件，而不是工件載體）的需求正在逐漸增長。特別是在汽車行業，生產車間中很少有部件不攜帶標簽。因此，汽車制造商成為最早使用新生產和自動化技術的先鋒，而其他領域則緊隨其后。

Q300 UHF讀寫頭實現UHF RFID技術在HF領域的應用

Q300 UHF讀寫頭系列是圖爾克推出的打破UHF和HF應用界限的全新讀/寫頭產品，可直接連接外部近場天線，從而應用于傳統HF領域，例如部件或工件載體的優化檢測。通過使用特殊的近場天線，可以避免許多與UHF相關的問題。采用有源天線的傳統UHF讀/寫頭通常外形過大或輻射范圍廣，無法成功應用于近場范圍。

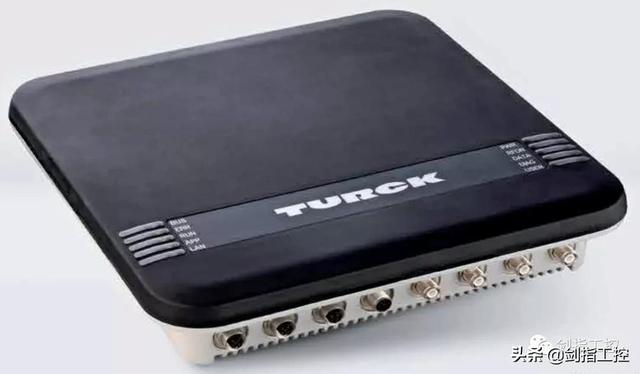

Q300 UHF

方形、實用、讀取效果好

Q300僅使用一根以太網電纜就能實現可靠識別

2W功率、集成RFID U接口、直接通過以太網供電(PoE)、可連接至多4個外部天線的端口、4個用于觸發器和狀態信號的通用I/O、帶Codesys、Linux、Windows或OPC UA平臺的讀寫頭–這是圖爾克全新UHF RFID旗艦產品Q(chēng)300的基本規格。該讀寫頭可輕松完成軟件和硬件安裝，并用于物流領域以及傳統的HF領域（例如生產中的工件載體識別）。

憑借該全新的讀寫頭，圖爾克在走向工業4.0的道路上又堅實地邁出一步。

采用Q300檢測生產線中的工件載體在成本上也頗具優勢。由于應用僅需一個Q300和至多4根外部無源天線，無需再購置5個讀/寫頭和RFID接口。讀/寫頭可檢測到哪根天線正在讀取標簽，因而可分配不同的讀/寫點。使用IP20或IP67防護等級的RFID接口也不再必要，因?yàn)閹炀€(xiàn)和處理器的Q300外殼中已經集成了該接口。

用于連接觸發器和指示燈信號的集成式通用I/O

傳感器直接連接至Q300外殼，作為觸發器或執行器以及通過I/O指示狀態的信號燈。由于讀寫頭帶有4路通用M12輸入或輸出，因此無需獨立的I/O模塊。
為了在機器制造及控制器附近的生產環境中更充分地使用UHF技術，圖爾克起初推出的是支持Codesys的全新UHF讀/寫頭型號。第三版的開放式Codesys PLC語言在機器制造及PLC領域的使用尤其廣泛。Q300-CDS是唯一一款可直接連接以太網和外部天線并支持Codesys編程的UHF讀寫頭。

Q300-CDS集成了U接口。U表示通用接口，常用于圖爾克的TBEN-L和TBEN-S RFID block接口。該接口支持針對HF設備及UHF設備設置所有必要參數。通過使用TBEN-L和TBEN-S RFID接口熟悉U接口的用戶無需進行任何變動。而其他用戶也可迅速掌握該技術，因?yàn)槠洳僮鞣浅Ｖ庇^(guān)。
圖爾克新讀寫頭還集成了用于TBEN-L block I/O裝置的平臺。因此，Codesys版本的Q300可在Profinet、Ethernet/IP或Modbus TCP網絡中被當作工作站使用，無需用戶進行任何干預。讀寫頭同樣通過以太網電纜供電。這種以太網供電 (PoE) 技術盡可能減少接線工作量。甚至外部I/O也可通過PoE供電至一定水平。僅在使用高功率執行器時，需要使用額外電源。

2019年，圖爾克推出Linux及帶Windows Embedded Compact 2013系統的Windows版本讀寫頭產品。兩種設備都對運行Linux或Windows系統中間件的系統集成商極具吸引力。該軟件可集成并直接運行在Q300。由于Q300可直接與ERP系統或其他以太網工作站通信，因此無需對通常較為昂貴的工業計算機進行設置。Linux和Windows版本都可使用.Net、C++、C#語言來編程，以實現中間件功能。

通過可切換極化實現更可靠的讀取

Q300在物料搬運和內部物流應用中可以發揮巨大優勢。它的輸出功率僅2W，卻可以實現非常大的讀取范圍。然而，高輸出功率也提出了若干要求。電磁波被墻壁、金屬物體或含水物體反射時，會相互重疊，從而造成過沖或無效點。為了防止這些情況發生，圖爾克全新讀寫頭采用了一個巧妙設計。天線的極化可以切換，從而使標簽可以從不同極化面被檢測。這提高了檢測可靠性以及困難環境下標簽的讀取和檢測率。

RFID和OPC UA：工業4.0的關鍵技術

RFID是工業4.0中機器、過程和數據聯網的關鍵技術。因此，圖爾克將在2019年發布帶OPC UA接口、可直接與OPC UA客戶端通信的Q300模型。OPC UA可提高客戶投資的長期安全性以及RFID解決方案的連接性。由于協議與操作系統相互獨立，因此公司IT可以對其進行修改。而在生產環節中，識別系統和ERP或MES系統之間的互聯則不受影響。

汽車工業中的應用

在汽車工業中，Q300可提供比其他UHF系統更優的解決方案。金屬物體及車輛本身都是常見的反射源。與其他工業相比，UHF在汽車工業中的使用更為廣泛，因?yàn)楦骷?jí)供應商會對部件進行單獨的檢測，以實現無縫的準時化順序供應 (JIS) 生產。大多數車輛部件和車身都附有標簽。

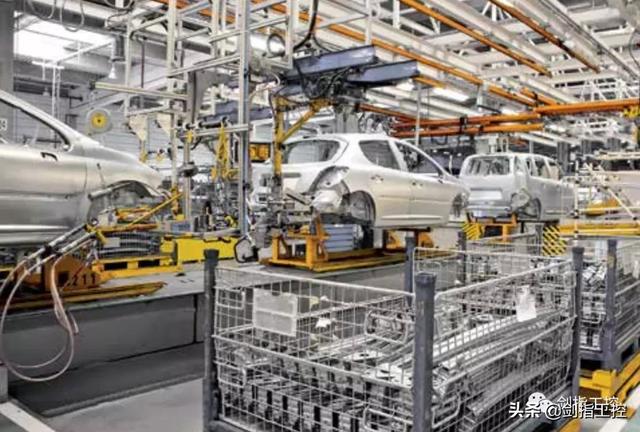

通過可切換極化防止由金屬物體反射導致的無效點

減少集成工作并降低成本

在某些情況下，汽車工業會要求非常小的檢測范圍，從而會使用無源天線。使用專用于近場檢測的外部天線可更輕松地進行分配并檢測部件載體的位置。這同時也免去了軟件中用于定位標簽的復雜算法的需求，從而可以節省成本，因?yàn)镽FID系統的集成（特別是相關的編程工作）通常占去了大部分成本。

高速安全門應用節省物流時間

UHF系統經常在物流領域用于檢測貨板、托盤和其他貨物載體。輸出功率2W的Q300在該領域應用效果顯著并可提供合適的檢測范圍。Q300集成了多路復用模式，可以依次控制外部天線，尤其簡化了安全門應用。通過安全門的標簽可以被快速、可靠地讀取。由于安全門被安裝在常規路線，可以節省讀取時間，無需再單獨掃描條形碼和其他代碼。使用Q300這類高性能讀寫頭也無需降低物流速度。

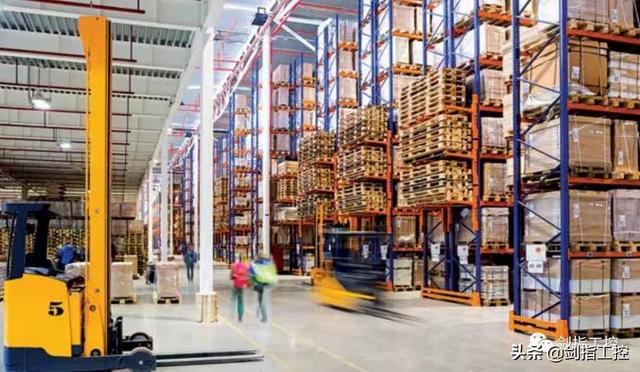

Q300的外部天線多路復用操作還可以實現物流領域更快的安全門應用

總結

Q300是一種IP67防護等級的讀寫頭，結合了完整的RFID技術，同時可靠地隔離了生產環節和公司IT。該產品還簡化了現有工廠的擴展，因?yàn)楝F(xiàn)場和IT都不再需要控制柜或其他復雜設施和接線。所有必備的物品級識別要素都已集成在Q300外殼內。僅需使用以太網電纜向更高層級的控制器或其他IT系統提供數據。因此，Q300實現了至精至簡的識別解決方案。

憑借豐富的以太網接口（Profinet、Ethernet/IP、Modbus TCP）和平臺（Codesys、Linux、Windows、OPC UA）以及外部天線，圖爾克全新的UHF讀/寫頭在市場上顯得與眾不同。因此，Q300能在UHF領域（例如物流）和傳統HF領域（例如控制器附近的生產環境）表現出色。
