AGV移動機器人，說說這個制造業的“滴滴打車”

2024-12-3 11:05| 發布者: admin| 查看: 100| 評論: 0

摘要: 文|伯朗特機器人方方的身體、看起來墩墩的一個大盒子，可以自動識別工業區的“路況”，自行導航把“乘客”送到目的地，往返復始，又是一個工業生產的好幫手——AGV移動機器人。AGV（Automated Guided Vehicle）機器 ...

文|伯朗特機器人

方方的身體、看起來墩墩的一個大盒子，可以自動識別工業區的“路況”，自行導航把“乘客”送到目的地，往返復始，又是一個工業生產的好幫手——AGV移動機器人。

AGV（Automated Guided Vehicle）機器人，又叫自動導引車，是一種裝備有電磁或光學等自動導引裝置的無人駕駛運輸車，能夠在預定路徑上自主移動和執行工作任務，無需人工操作。

前世今生

AGV機器人的起源可以追溯到20世紀50年代初。根據多項證據，世界上第一臺AGV是由美國Barrett電子公司開發成功的。這臺AGV是一種牽引式小車系統，帶有車兜，并在一間雜貨倉庫中沿著布置在空中的導線運輸貨物。

1953年：第一輛AGV誕生，由牽引式拖拉機改造而成，用于雜貨倉庫中沿著空中導線運輸貨物。

20世紀50年代末至60年代初期：多種類型的牽引式AGV在工廠和倉庫中使用。

20世紀70年代：基本導引技術依靠感應地下導線產生的電磁頻率，使用地面控制器指引AGV沿預定路徑行駛。

20世紀80年代末期：無線式導引技術引入AGV系統，如激光和慣性導引，提高了系統靈活性和準確性，便于修改路徑。

20世紀80年代以來：AGV系統發展成為生產物流系統中最大的專業分支之一，出現產業化趨勢，成為現代化企業自動化裝備的重要組成部分。

歐美發達國家：AGV應用最為廣泛。

亞洲日本和韓國：AGV得到迅猛發展和應用，日本在產品規格、品種、技術水平、裝備數量及自動化程度等方面較為豐富，達到標準化、系列化、流水線生產。

我國AGV的研究較國外有很大的差距，起步較晚，因受歷史條件、技術水平等各方面的影響，我國的AGV技術在總體發展水平上與美國等強國相比還是有很大差距的，但通過不斷地努力，這種差距正在縮小。

20世紀80年代后期：北京起重運輸機械研究所研制出第一臺ADB型AGV。

20世紀90年代初：郵電部北京郵政科學研究所成功研制了WZC及WZC-1兩種類型的AGV，并應用于上海新火車站郵政樞紐、濟南軍區倉庫。

在國家“863”計劃支持下，中科院沈陽自動化所完成了多項移動機器人應用基礎研究和應用技術開發項目，并開發出且在實踐應用中較為成熟的AGV（電磁導引）及其系統技術。

AGV移動小車的技術

1.AGV的驅動系統

①差速驅動是一種常見的驅動方式，通過左右兩個驅動輪的速度差來實現轉向和前進。這種方式通常由兩個獨立的驅動輪組成，每個輪子可以獨立控制速度，從而實現機器人的轉向和前進。差速驅動的優點在于結構簡單、成本較低，并且能夠適應多種地面條件。然而，差速驅動也存在一些局限性，例如在某些情況下轉向精度可能不如其他驅動方式

②舵輪驅動是一種更為復雜的驅動方式，通常用于需要高精度轉向的場合。舵輪驅動系統包括一個或多個舵輪，這些舵輪可以通過電機進行精確控制，從而實現高精度的轉向。舵輪驅動的優點在于能夠?qū)崿F(xiàn)360°回轉功能，并且轉向精度較高。此外，舵輪驅動系統通常集成了減速器和其他精密機械結構，以提高系統的穩定性和可靠性。

2.AGV的導航方式

AGV（自動引導車）機器人導航技術種類繁多，每種技術都有其獨特的原理和應用場景。下面舉例一些常見的導航方式：

電磁導航是通過在AGV行駛路徑上埋設金屬線，并加載導引頻率，AGV通過識別這些頻率來實現導航。這種方式較為傳統，成本較低，但靈活性較差，需要對地面進行破壞性施工。

激光導航利用二維激光傳感器獲取環境中的測量數據，通過運算得到AGV的坐標信息。激光導航具有高精度和靈活性，可以在導航區內自由行走并隨時改變路徑。此外，激光SLAM導航通過里程計信息與激光傳感器數據比對，實現連續實時定位。

磁條導航通過在地面上鋪設磁條，AGV底部配備磁傳感器感應磁場變化，從而計算自身位置。這種方式成本低，定位精準，但靈活性較差，適用于固定路徑。

磁釘導航使用磁釘代替磁條，預埋在地面下，AGV通過感應磁場進行定位。磁釘導航具有隱蔽性好、抗干擾性強等優點，但容易受鐵磁物質影響，更改路徑施工量大。

慣性導航通過陀螺儀和加速度計測量AGV的角速度和加速度，通過積分運算推算位置和姿態。優點是短時間內精度高、成本低，但長時間精度會下降。

視覺導航通過車載攝像機采集周圍環境圖像，濾波計算后確定自身位置和路徑。這種方式靈活高效，適用于無需預設物理路徑的環境。

基站導航通常結合其他導航方式使用，如RFID技術與磁導航結合，通過基站發送信號引導AGV行駛。

RFID導航通過在軌道節點處安裝電子標簽，AGV車載RFID讀卡系統讀取標簽ID號進行定位。這種方式非接觸式，靈活性較好，但需要額外的基礎設施支持。

3.AGV的控制系統

地面控制系統是整個AGV系統的核心，負責任務分配、車輛調度、交通管理、電池充電等功能。它通過中央控制柜內的PLC與每個AGV車載控制器連接，并使用IDAT電纜進行感應通訊。地面控制系統接收上位控制計算機發出的任務啟動命令，啟動相應的物料搬運任務，并根據AGV的任務執行情況調度AGV執行任務。

車載控制系統是AGV的電氣控制系統，負責導航計算、導引實現、車輛行走、裝卸操作等功能。車載控制器接收地面控制系統的指令，進行導航計算和路徑選擇。車載控制器通常包括傳感器、運動控制器、導航系統等器件。例如，激光SLAM技術是AGV導航的主流方法之一，AGV配備激光傳感器，通過SLAM技術實現自主定位和地圖構建

AGV移動小車的應用

AGV（自動導引車）機器人在多個領域有著廣泛的應用，包括：

制造業：AGV在工廠生產線中用于運輸原材料、成品和半成品，實現自動化生產流程。例如，在汽車制造業中，AGV被廣泛應用于零部件制造、發動機裝配線、底盤和平臺對接等環節。此外，AGV還應用于家電制造、電子電器、醫藥、化工、機械加工等多個行業。

倉儲物流：AGV在倉庫和物流中心中用于貨物的分揀、運輸和搬運，提高物流效率并減少人工成本。例如，申通快遞的“小黃人”就是一種典型的AGV應用案例。AGV系統與倉庫管理系統（WMS）聯動，可以實時獲取訂單信息和貨物位置，確?？焖贉?zhǔn)確地完成貨物搬運。

伯朗特AGV移動機器人

伯朗特機器人公司的產品線包括工業機器人、機械手、協作機器人、AGV機器人等等，其中，AGV機器人包括BRTAGV12010A潛伏式AGV和BRTAGV21050A復合移動機器人平臺。

AGV移動機器人，說說這個制造業的“滴滴打車”

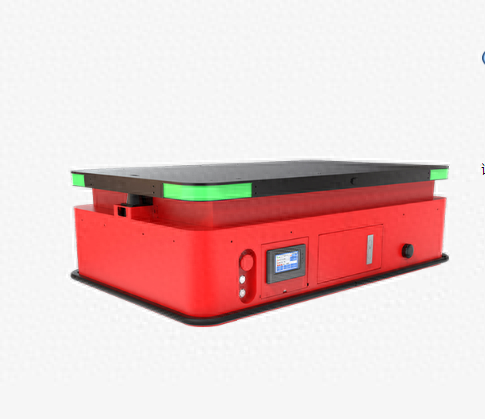

BRTAGV12010A 是采用激光 SLAM+ 二維碼導航的潛伏頂升式搬運機器人，負載 100kg。激光 SLAM與二維碼導航自由切換，滿足多場景與不同精度要求。在貨架較多的復雜場景下采用二維碼精準定位鉆入貨架進行頂升并搬運。固定場景下采用激光SLAM 導航，不受地面二維碼的限制，可以在環境中自由運行。

BRTAGV21050A復合移動機器人平臺是采用激光SLAM導航的復合移動機器人平臺，負載500kg可搭配低壓協作型機械臂，實現物料的抓取或放置功能，適用多站點的物料傳輸和抓取。同時平臺頂部可搭配輥筒、皮帶、鏈條等多種形狀的傳輸模組，可以實現多條生產線之間的物料轉運，進一步提升生產流程自動化，提高生產效率。
