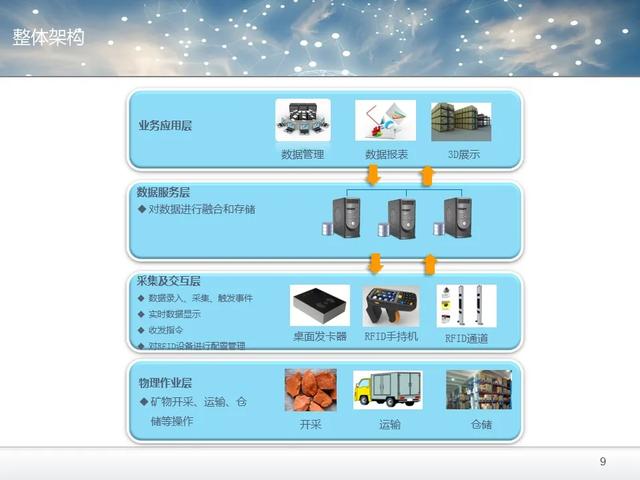

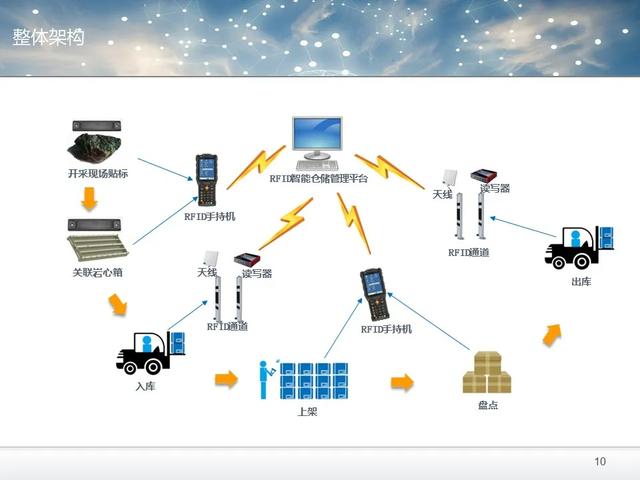

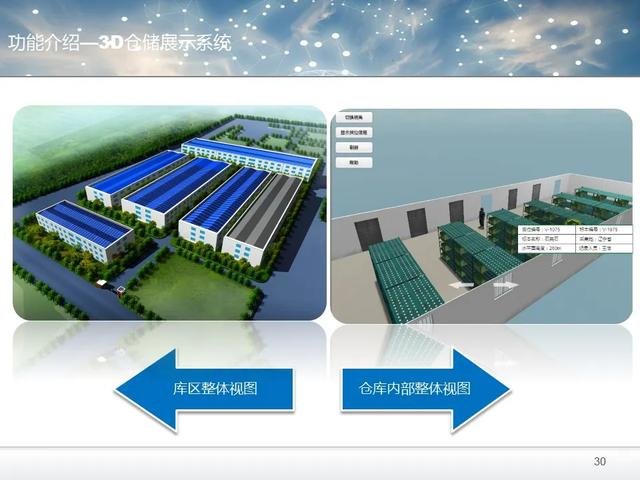

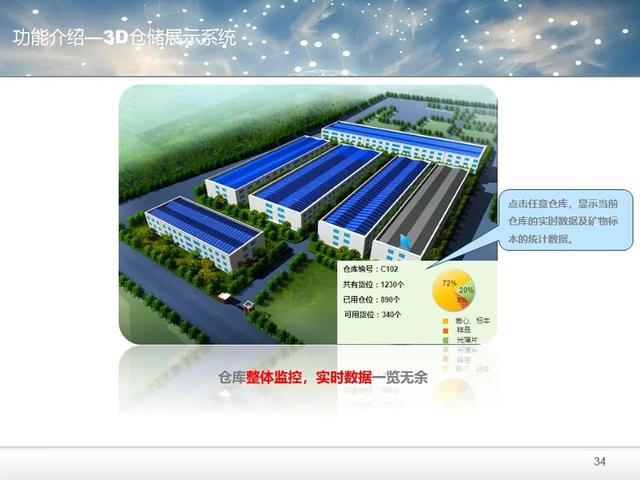

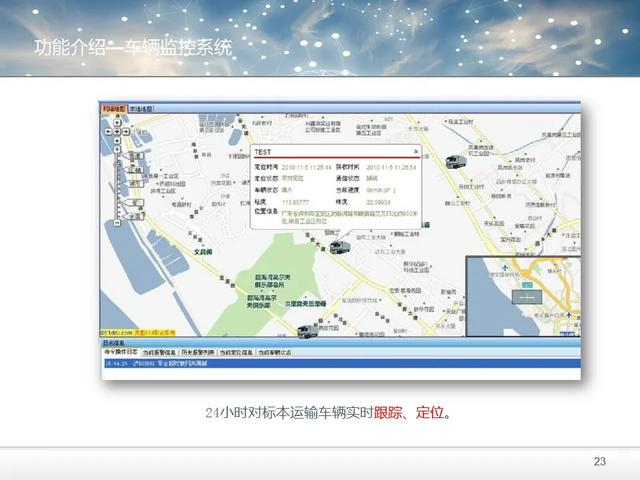

2.1應用框架流程圖

針對物流行業以托盤為裝運標準，依時利RFID智能倉庫創造性的提出了利用RFID技術，完成倉庫的托盤級管理系統，其總體應用架構圖如下：

圖1、智能倉庫應用框架流程圖

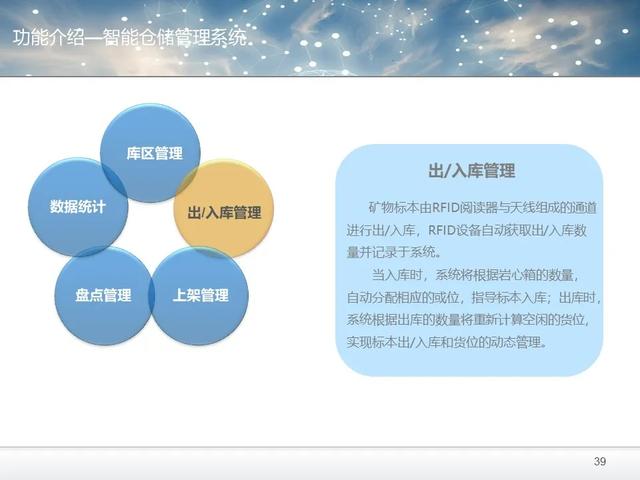

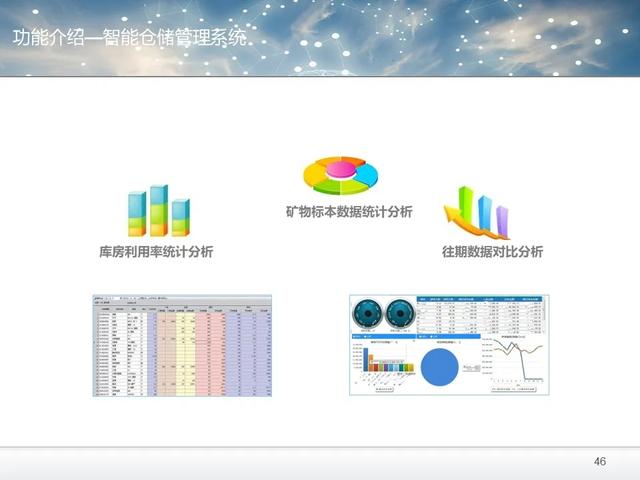

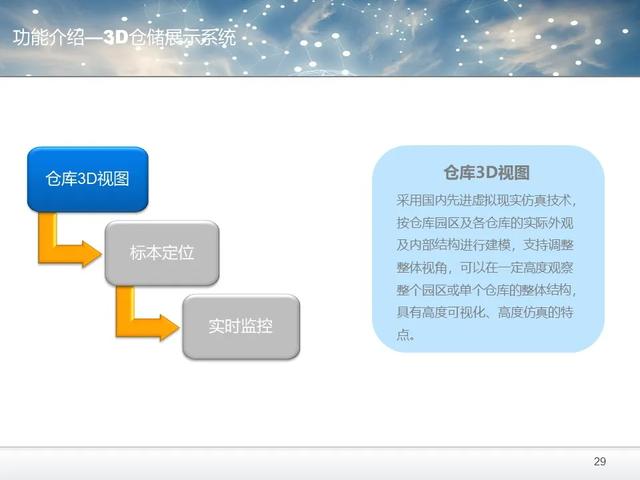

2.2軟件系統簡介

軟件主要由以下幾個模塊組成：

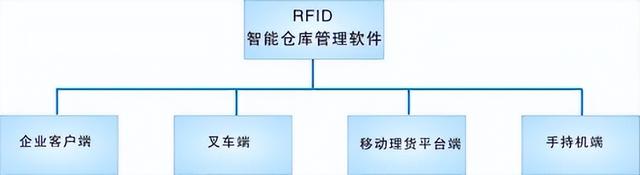

圖2、倉庫管理軟件模塊示意圖

n企業客戶端：

可應用企業原有的軟件系統，通過增加模塊的方式來實現對接；

n叉車端：

配合RFID叉車，完成叉車手在倉庫管理中，需要實時提交的比如移庫的業務處理功能，為RFID智能倉庫的特色業務處理功能。叉車上安裝閱讀器，系統自動分配其放貨的庫位，如叉車放貨錯誤的話，系統會自動觸發報警，并提示操作人員進行正確的操作；

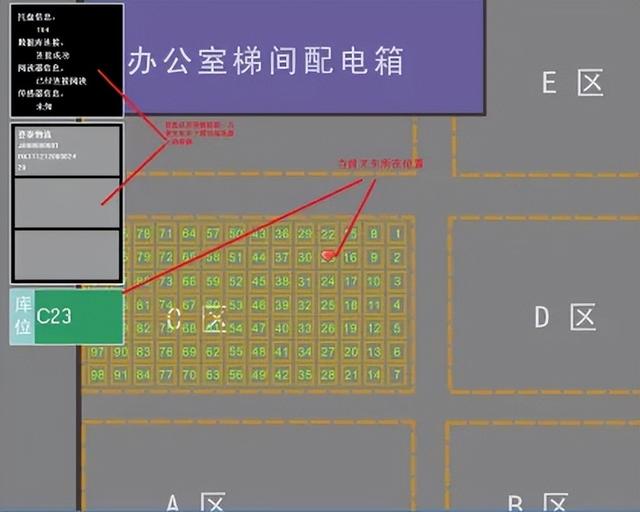

圖4、叉車端軟件界面

n移動工作平臺端：

完成倉庫內的現場收發貨物、盤點、揀貨等綜合性業務處理，與企業客戶端不同點在于，其定位在倉庫管理業務，為RFID智能倉庫的特色業務處理功能。移動工作平臺上同意安裝有固定式RFID閱讀器，通過放貨前掃描庫位標簽，確定是否放貨到正確的位置，如錯誤則同樣發出警報。

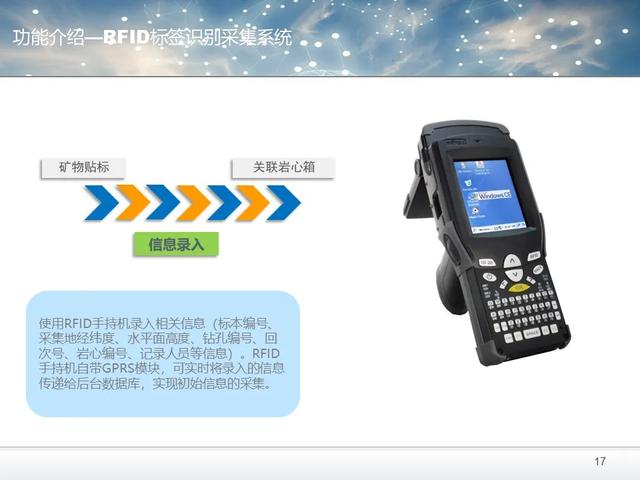

n手持機端：

配合手持機，可以完成找貨、定位、清點等倉庫管理業務數據提交，為RFID智能倉庫的特色業務處理功能。

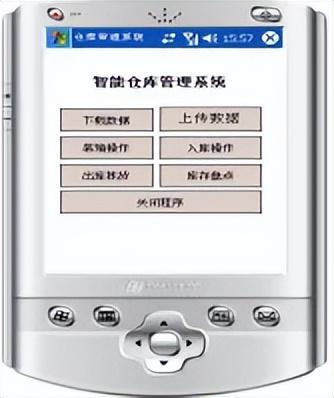

圖5、手持機端應用軟件

2.3硬件簡介

倉庫管理系統主要由以下的硬件設備組成：

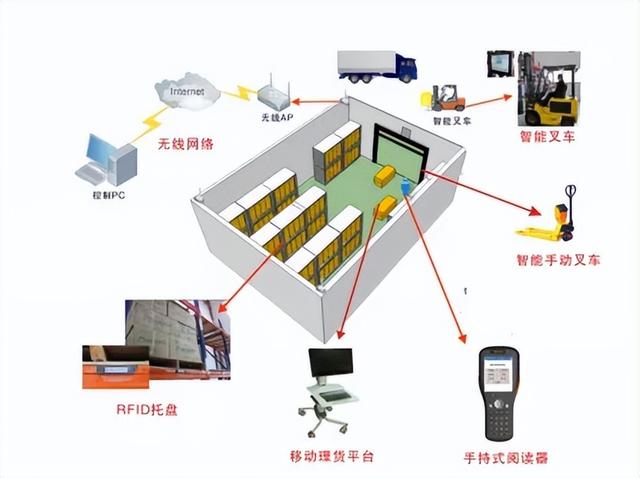

圖6、硬件設備組成示意圖

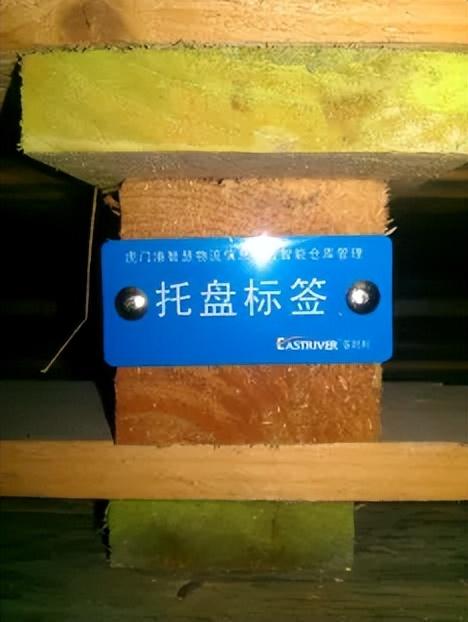

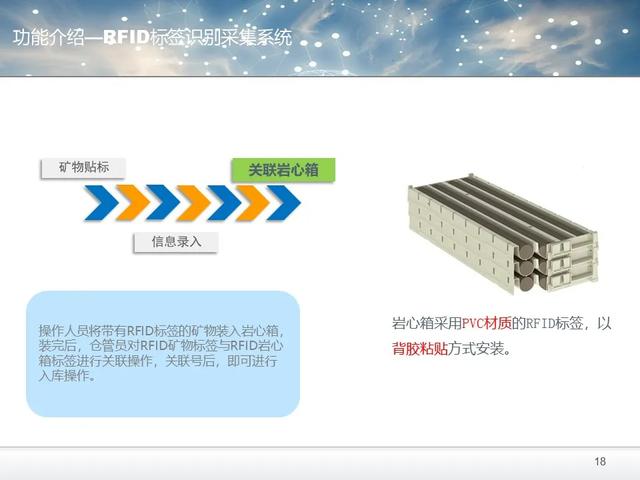

uRFID托盤：

通過為托盤安裝電子標簽，完成托盤身份識別，是托盤級管理實現的基礎。

圖7、RFID托盤

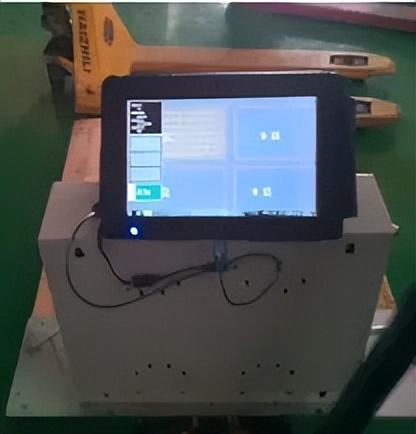

uRFID手推叉車、RFID叉車：

利用改裝技術，在傳統的倉庫搬運工具上集成的一套終端自動處理設備，可以完成托盤在倉庫內運輸過程中，自動定位托盤存放功能。

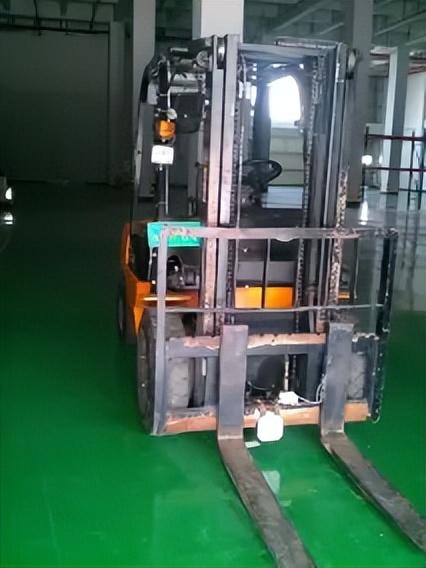

圖8、RFID叉車和RFID手工叉車

uRFID移動工作平臺：

專用設備，主要解決倉庫管理員在倉庫范圍內活動時，需要一套可實時處理倉庫管理業務的設備，比如：庫存查找、收發貨處理、盤點。

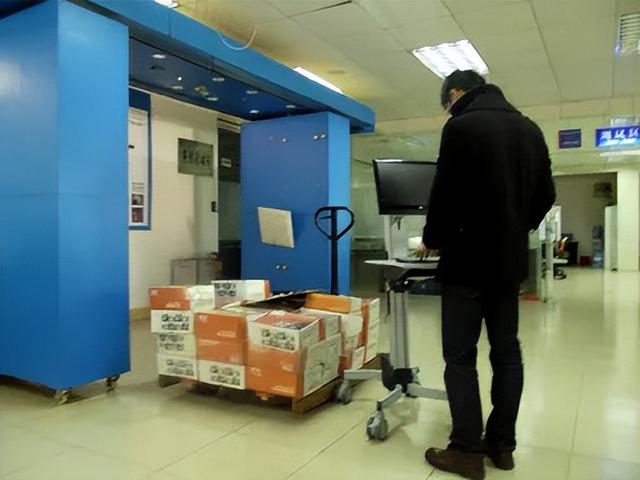

圖9、移動工作平臺

uWIFI無線連接覆蓋：

無線網絡是RFID手推叉車設備、RFID移動工作平臺與WMS系統進行數據交換的通訊方式，它提供了移動辦公處理實時化提交的通信保障。

2.4工作流程簡介

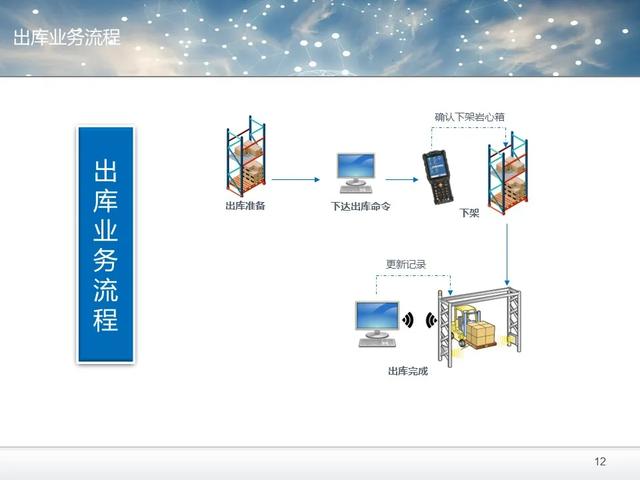

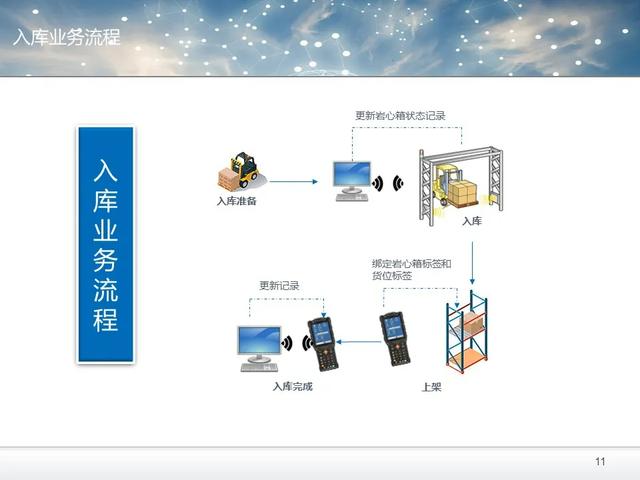

倉庫管理流程主要包含：入庫、出庫、盤點、找貨、揀貨，在詳細說明這些流程之前，我們先看下RFID智能倉庫系統的管理運作圖：如下

圖10、倉庫工作流程圖

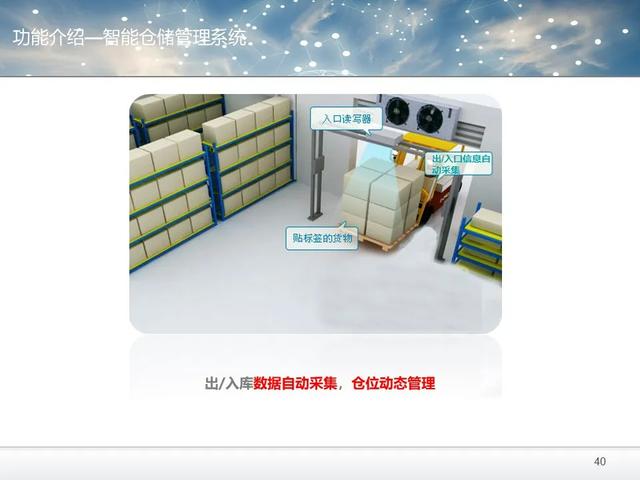

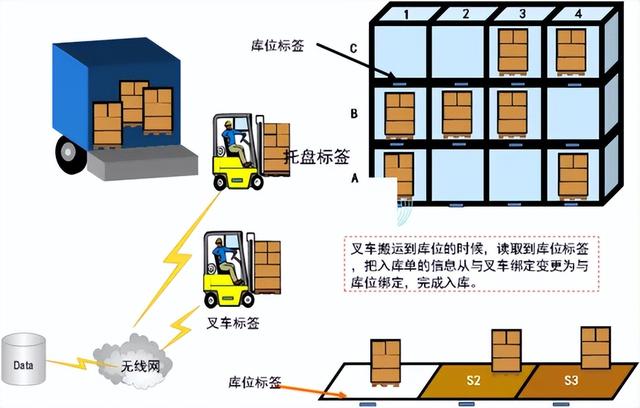

圖片說明：RFID叉車托盤自動定位功能說明

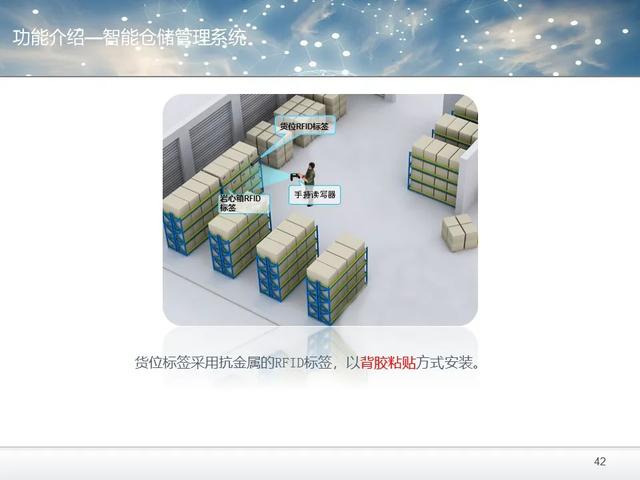

1 右上角說明 貨架標簽的安裝情況，表示每個可存放托盤的貨架都安裝了電子標簽。

2 右下角說明 在倉庫內劃分的地表庫位，也安裝了電子標簽。

3 左下角說明 WIFI無線網絡，保證了移動通訊。

4 中間叉車說明，叉車手開動叉車，將托盤搬運至 貨架或者地表庫位，在一過程中，

RFID叉車上的設備科通過 WIFI網絡，將采集到的托盤電子標簽與存放托盤的 貨架電子標簽或地表庫位電子標簽 發送給后臺進行數據定位處理，從而實現托盤移動的數據處理，而用戶在此過程中不需要任何手動操作，進而也實現了自動定位功能。
